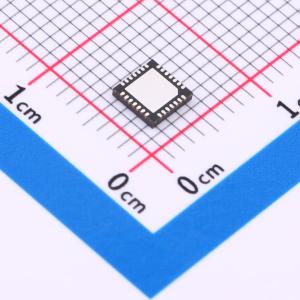

温馨提醒：图片仅供参考，商品以实物为准

CH335F

4端口USB HUB控制器芯片，支持USB2.0协议，多模式工作

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH334和CH335是符合USB2.0协议规范的4端口USBHUB控制器芯片，上行端口支持USB2.0高速和全速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。
品牌名称: WCH(南京沁恒)
商品型号: CH335F
商品编号: C5137013
商品封装: QFN-28(4x4)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

	属性	参数值
	存储器接口	I2C
	工作电流	85mA
	静态电流	0.12mA
	通道数	4
	功能特性	端口状态监测；内部稳压器；端口电源开关控制；ESD保护；低功耗模式；上电复位；过流保护

商品概述

CH334和CH335是符合USB2.0协议规范的4端口USB集线器控制器芯片，上行端口支持USB2.0高速和全速模式，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。它们不仅支持低成本的STT模式（单个事务转换器分时调度4个下行端口），还支持高性能的MTT模式（4个事务转换器各自对应一个端口，实现并发处理）。该芯片采用工业级设计，外围电路精简，可应用于计算机和工控机主板、外设以及嵌入式系统等领域。

商品特性

4端口USB集线器，提供4个USB2.0下行端口，向下兼容USB1.1协议规范
支持各端口独立电源控制或GANG整体联动电源控制
支持各端口独立过流检测或GANG整体过流检测，支持5 V耐压过流信号输入
支持高性能MTT模式，为每个端口提供独立事务转换器以实现满带宽并发传输，总带宽是STT模式的4倍
支持端口状态LED指示灯
可通过外部EEPROM配置是否支持复合设备、不可移除设备、自定义供应商ID、产品ID和端口配置
内置信息存储器，可针对行业特殊需求批量定制厂商或产品信息及配置，无需外部EEPROM
采用自研专用USB物理层，结合LPM低功耗技术，相比第一代集线器芯片功耗大幅降低，支持自供电或总线供电模式
可通过I/O引脚或外部EEPROM配置自供电或总线供电模式
提供晶体振荡器，内置电容，支持外部12MHz时钟输入，内置锁相环为USB物理层提供480MHz时钟
内置专业高精度时钟，可选择省去外部12MHz晶体，以节省成本、减小体积并降低电磁干扰
上行端口内置1.5KΩ上拉电阻，下行端口内置USB主机所需下拉电阻，外围电路精简
内置LDO线性降压调节器，可将USB总线电源电压转换为芯片所需的3.3 V工作电压
CH335支持微控制器控制上行端口与1号下行端口进行交换
USB引脚具备6KV增强型ESD性能，符合Class 3A等级
工业级温度范围：-40 ~ 85℃
提供QFN28、QFN24、QFN16、QSOP28等多种封装形式

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB集线器
	类型	集线器
	USB协议版本	USB 2.0
	数据速率	480Mbps
	工作电压	3.3V；5V
	工作温度	-40℃~+85℃
