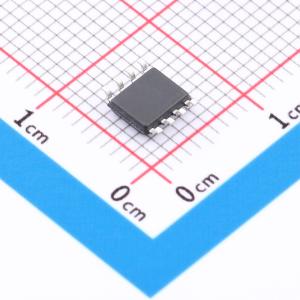

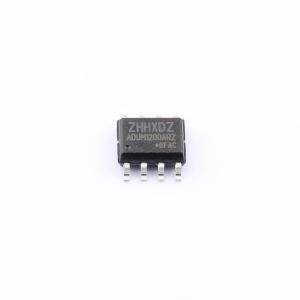

温馨提醒：图片仅供参考，商品以实物为准
ADUM1200ARZ-HX
高性能2通道数字隔离器，具有精确时序特性、低电源损耗、高电磁抗扰度、低辐射和高抗噪性能，采用SOP08（窄体）封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADUM1200/1201ARZ-HX是双通道数字隔离器，采用CMOS与变压器技术，性能优于光耦。无需LED，消除设计难题，功耗低至光耦的1/6。支持2.7V至5.5V电平转换，具备刷新功能确保直流正确性，符合汽车级125°C标准
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- ADUM1200ARZ-HX
- 商品编号
- C54196125
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
ADUM1200ARZ-HX/ADUM1200BRZ-HX/ADUM1200CRZ-HX是一款高性能2通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2)绝缘栅隔离。器件有两个通道，具有故障安全模式选项。该器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输。器件采用SOP08(窄体)封装，其中窄体封装器件具有3.75kVRMS的隔离额定值。
商品特性
- 信号传输速率：DC ~ 30 Mbps
- 宽电源电压范围：2.5V ~ 5.5V
- 宽温度范围：-40°C ~ 125°C
- 无需启动初始化
- 默认输出高电平和低电平选项
- 优异的电磁抗扰度
- 高CMTI：+120KV/us(典型值)
- 低功耗(典型值)：
- 电流为3mA/通道(@3.3V,1Mbps)
- 电流为6mA/通道(@3.3V,30Mbps)
- 精确时序(典型值)：
- 40ns传播延迟
- 4ns脉冲宽度失真
- 2ns传播延迟误差
- 22ns最小脉冲宽度
- 高达5kVRMS的隔离电压
- 隔离栅寿命：>40年
- 施密特触发器输入
- SOP08(窄体)符合RoHS标准
应用领域
- 工业自动化
- 电机控制
- 医疗电子
- 隔离开关电源
- 太阳能逆变器
- 隔离ADC、DAC
