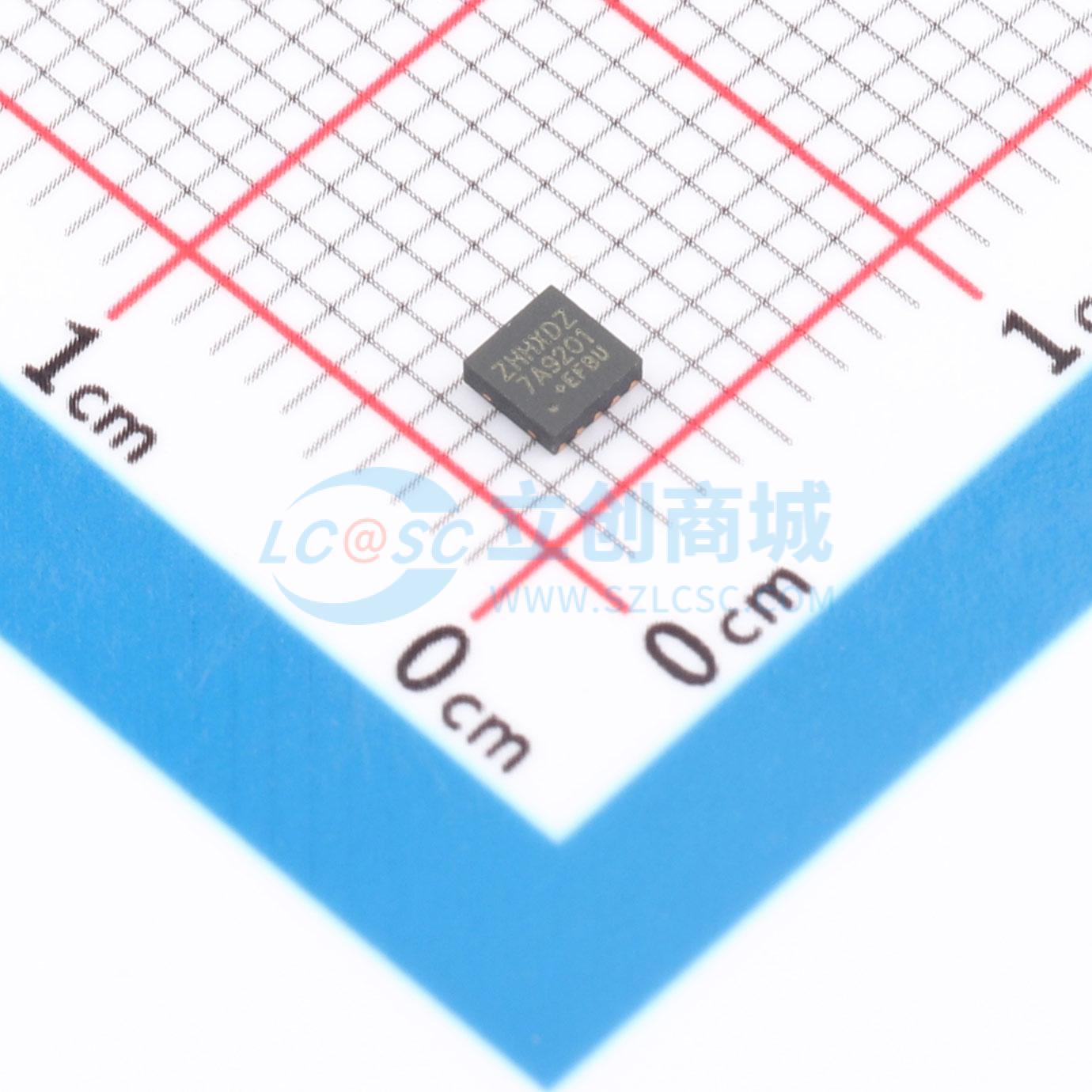

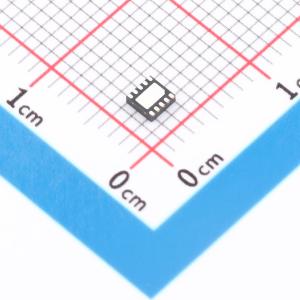

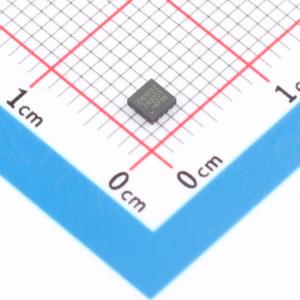

温馨提醒：图片仅供参考，商品以实物为准
TPS7A9201DSKR-HX
超低噪声、高PSRR、高精度LDO电压调节器，适用于高速通信、视频处理等对噪声敏感的电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS7A9201DSKR-HX 超低噪声(6µVRMS)LDO，2A输出，电压可调0.8V至6V。宽输入2.6V至6.5V，高PSRR，低静态电流。适用于通信、医疗等噪声敏感应用，为VCO/ADC/FPGA等提供纯净电源
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- TPS7A9201DSKR-HX
- 商品编号
- C54196129
- 商品封装
- DFN-10(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.259395克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 310mV@(2A) | |
| 静态电流(Iq) | 210uA | |
| 噪声 | 6uVrms | |
| 功能特性 | 使能控制；工作状态指示；过流保护；输出放电；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 |
商品概述
TPS7A9201DSKR - HX是一款超低噪声（6 μV RMS）、高电源抑制比（PSRR）、低压差（LDO）电压调节器，能够提供高达2 A的输出电流。输出电压可通过两个外部电阻从0.8 V到6 V进行外部调节。TPS7A9201DSKR - HX具有2.6 V至6.5 V的宽输入电压范围，专门设计用于为高速通信、视频处理、医疗仪器以及测试与测量系统中的噪声敏感电路供电。其极低的输出噪声和宽带PSRR可显著抑制关键组件（包括压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、高性能处理器和现场可编程门阵列（FPGA））中的相位噪声和时钟抖动。
商品特性
- 超低输出噪声：6 μV RMS（典型值），与输出电压无关
- 输出电压范围：0.8 V至6 V
- 低静态电流：210 μA（典型值）
- 输入电压范围：2.6 V至6.5 V
- 高PSRR：在1 kHz时超过70 dB，在1 MHz时为40 dB
- 输出电压精度：1%
- 低压差：在2 A负载下为310 mV（典型值）
- 快速瞬态响应
- 开漏电源正常（PG）输出
- 热关断和过流保护
- 使用22 μF或更大的陶瓷电容时稳定
- 工作结温：-40℃至+125℃
- 2.5 mm × 2.5 mm 10引脚DFN封装
应用领域
- 高性能模拟：压控振荡器（VCO）、模数转换器（ADC）、数模转换器（DAC）、低压差分信号（LVDS）
- 通信：中央处理器（CPU）、专用集成电路（ASIC）、现场可编程门阵列（FPGA）、复杂可编程逻辑器件（CPLD）、数字信号处理器（DSP）
- 噪声敏感成像：互补金属氧化物半导体（CMOS）传感器、视频专用集成电路（ASIC）
- 仪器仪表、医疗和音频
