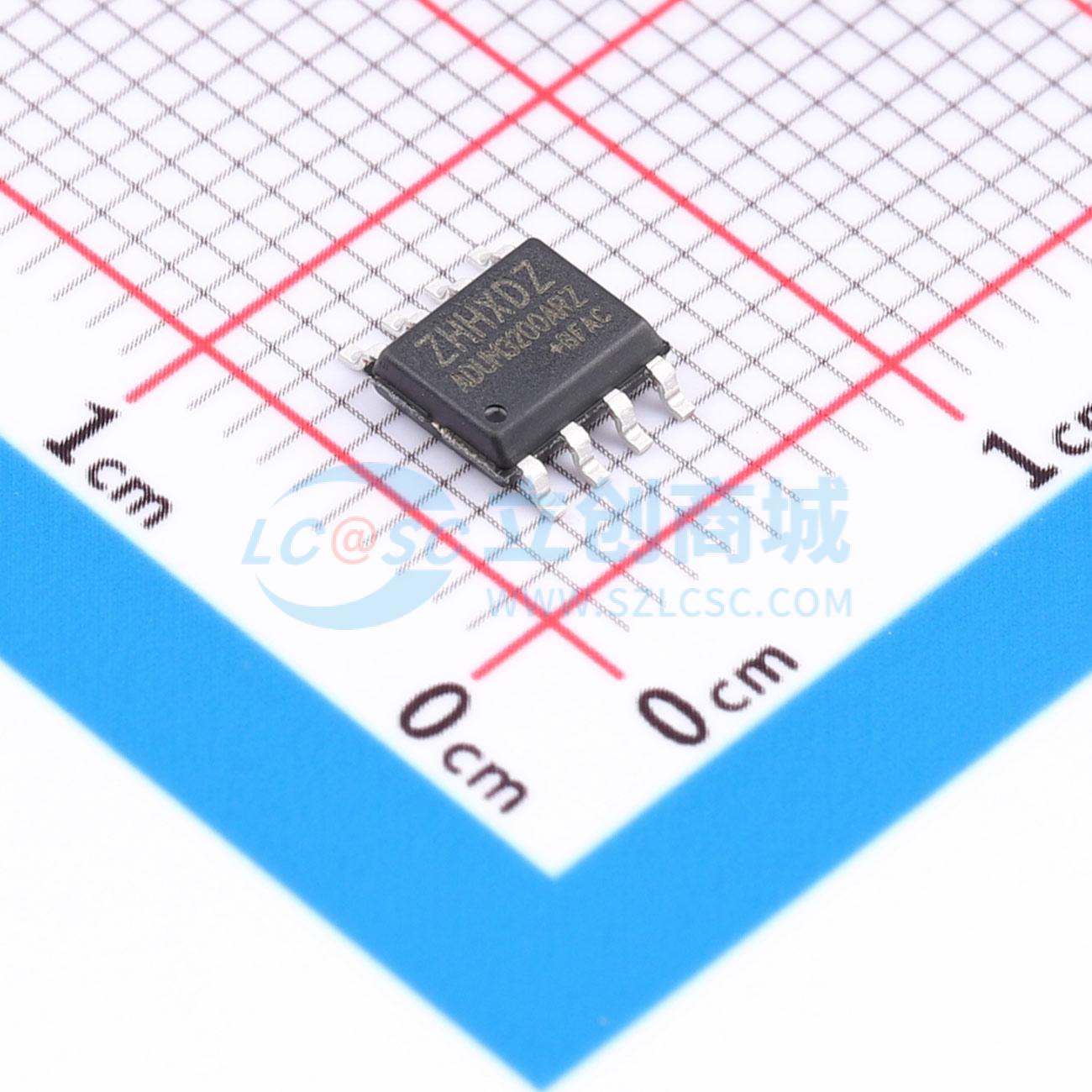

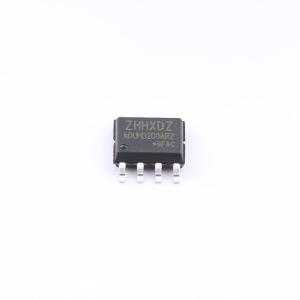

ADUM3200ARZ-HX

ADUM3200ARZ-HX/ADUM3201ARZ-HX是双通道数字隔离器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。ADUM3200ARZ-HX/ADUM3201ARZ-HX隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率。它们的任一侧均可采用3.3V至5V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADUM3200ARZ-HX/ADUM3201ARZ-HX隔离器包含多项电路和布局改进，系统级IEC 61000-4-x测试（ESD、突波和浪涌）显示其性能大大增强。对于ADUM3200ARZ-HX/ADUM3201ARZ-HX产品，这些测试的精度主要取决于用户电路板或模块的设计与布局。

• 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
• 工作温度最高可达125°C
• 8引脚窄体SOIC封装，符合RoHS标准
• 低功耗工作：
  • 5V电源：
    • 每个通道1.7mA（最大值，0Mbps至2Mbps）
    • 每个通道3.7mA（最大值，10Mbps）
    • 每个通道7.0mA（最大值，25Mbps）
  • 3V电源：
    • 每个通道1.5mA（最大值，0Mbps至2Mbps）
    • 每个通道2.5mA（最大值，10Mbps）
    • 每个通道4.7mA（最大值，25Mbps）
• 双向通信
• 3V/5V电平转换
• 高数据速率：dc至25Mbps (NRZ)
• 精密时序特性：
  • 脉冲宽度失真：3ns（最大值）
  • 通道间匹配：3ns（最大值）
• 高共模瞬变抗扰度：>25kV/μs
• 安全和法规认证：
  • UL认证：依据UL 1577，1分钟2500V rms
  • CSA元件验收通知#5A
  • 符合VDE认证：
    • DIN VVDEV 0884-10 (VDEV 0884-10)
    • VIORM = 560V峰值
• 通过汽车应用认证

• 尺寸至关重要的多通道隔离
• SPI接口/数据转换器隔离
• RS-232/RS-422/RS-485收发器隔离
• 数字现场总线隔离
• 混合动力汽车电池监控
