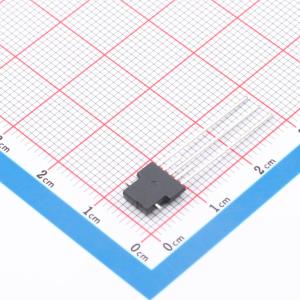

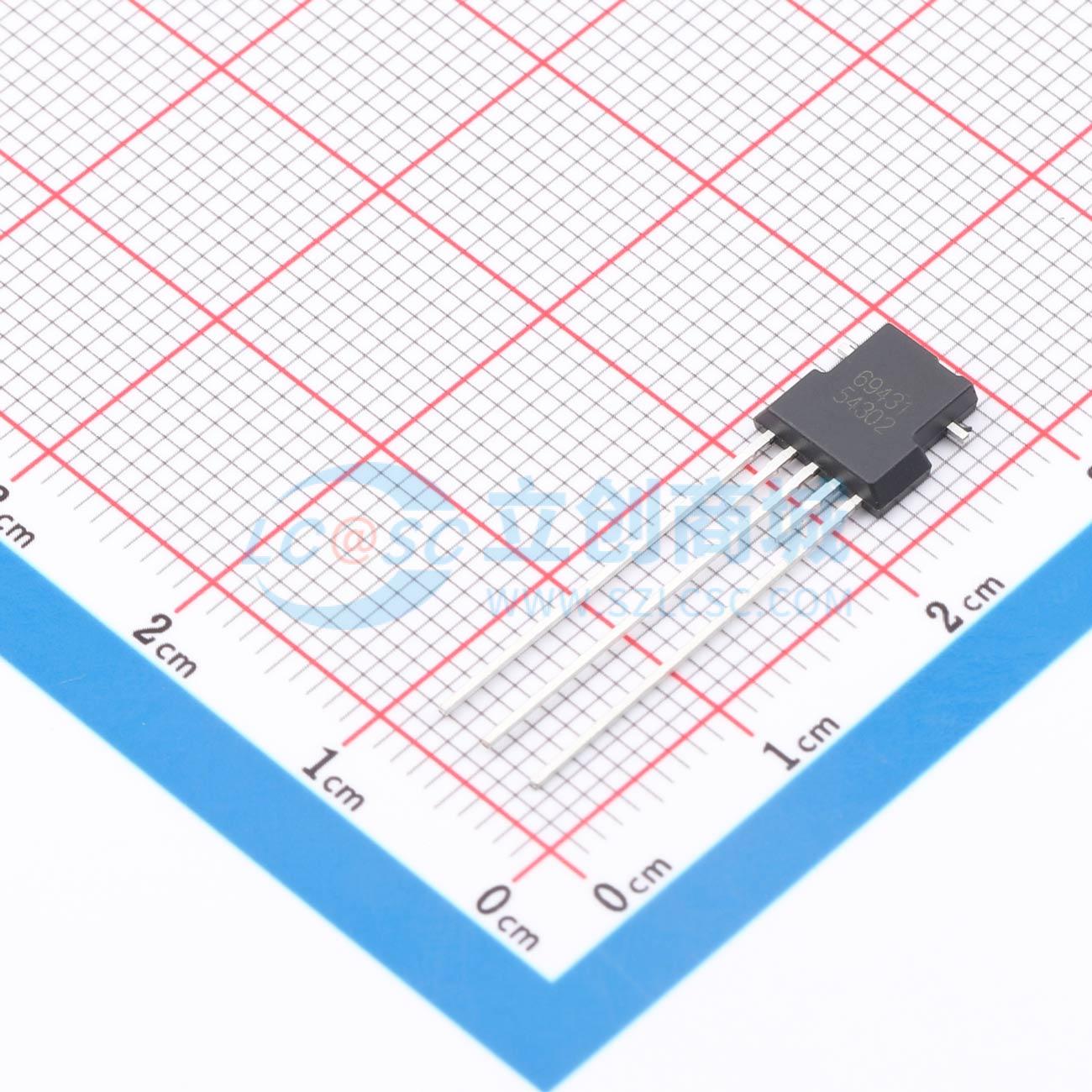

SC69431S3-PSI-TR-Q
磁性角度传感器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 角度传感器IC、可编程、高精度、IMC 3D 霍尔、多种输出方式
- 品牌名称
- Semiment(赛卓)
- 商品型号
- SC69431S3-PSI-TR-Q
- 商品编号
- C54176510
- 商品封装
- SIP-3
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 磁性角度传感器 | |
| 输出形式 | SPI；PWM | |
| 分辨率 | 12bit | |
| 最小磁场 | 10mT |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V~5.5V | |
| 工作电流 | 8mA | |
| 工作温度 | -40℃~+160℃ |
商品概述
SC69431是新一代基于集磁片IMC 3D磁感应原理的位置传感器芯片。芯片内部集成2对相互垂直放置的霍尔片阵列和一个集磁片，信号经前级放大器放大后由内部模数转换电路采样，芯片专有的DSP电路进行角度运算，最后通过多种接口形式输出绝对角度位置、线性位置以及3D位置。SC69431提供多种输出方式，包括模拟输出、脉宽调制PWM输出、4线数字SPI总线方式、数字SENT输出、2线电流型PSI5输出。输出曲线可选择任意4点、8点或者范围可选的16段、32段等分曲线编程方式。作为主要面向汽车应用的传感器芯片，SC69431提供了丰富的片上诊断功能，在设计开发过程中遵循ISO 26262标准，符合ASIL - B等级。
商品特性
- 符合AEC_Q100标准
- 符合ISO26262功能安全ASIL B
- 基于IMC 3D感应原理，可选XY、XZ、YZ平面的角度和直线位移检测，以及XYZ的3D位置检测
- 宽工作温度范围：-40℃ ~ 160℃
- 可选输出模式：模拟输出、脉宽调制PWM输出、数字SPI输出、符合SAE J2716标准的SENT输出，以及2线电流型PSI5（V2.3）输出
- 可编程线性传输特性（任意4点、8点或者范围可选的16段、32段等分曲线）
- 32位可编程用户ID
- 丰富的片上诊断功能
- 断线诊断（VDD开路，VSS开路）
- 过流、过压保护；欠压检测
- 单路芯片SOP - 8和双路冗余芯片TSSOP - 16封装形式以及SIP - 3封装 - 无铅，均符合欧盟RoHS有害物质要求
应用领域
- 油门踏板传感器
- 方向盘转角传感器
- 换挡器档位位置检测
- 节气门和废气再循环阀
- 涡轮增压执行器
- 旋钮开关
- 车身高度
- 3D手柄
