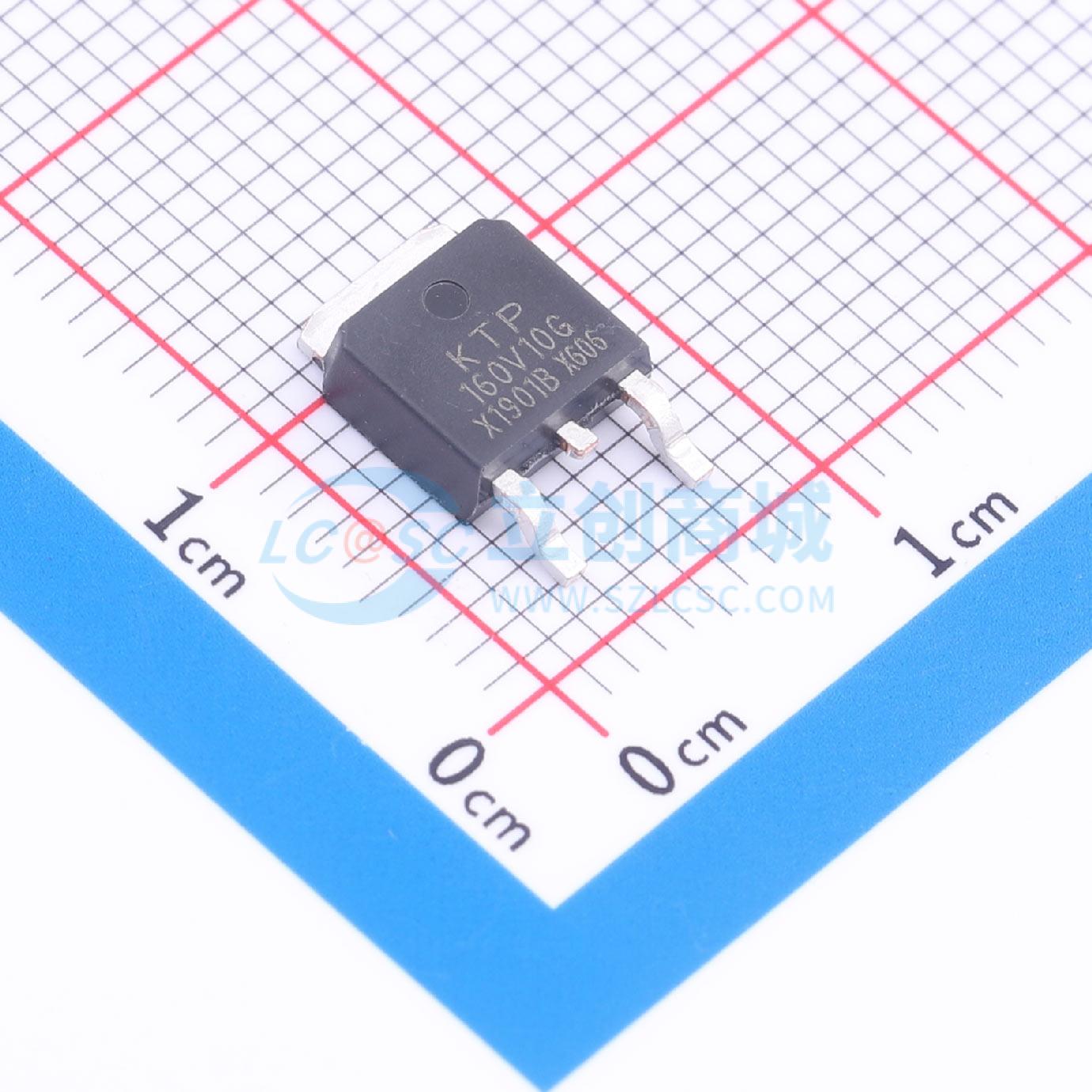

BSC160V10G(KTP)
BSC160V10G(KTP)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KTP(科泰普)
- 商品型号
- BSC160V10G(KTP)
- 商品编号
- C54176827
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 15mΩ@10V | |
| 耗散功率(Pd) | 68W | |
| 阈值电压(Vgs(th)) | 1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 26.1nC | |
| 输入电容(Ciss) | 1.004nF | |
| 反向传输电容(Crss) | 6.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 186pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 100V，50A
- RDS(on) = 18mΩ（最大值），在 VGS = 10V、ID = 20A 时
- 低 RDS(on) 和品质因数
- 极低的开关损耗
- 出色的稳定性和一致性
- 100% 进行 UIS 测试，100% 进行 △VDS 测试
- 符合 RoHS 和无卤标准
应用领域
- 高频开关
- 同步整流
