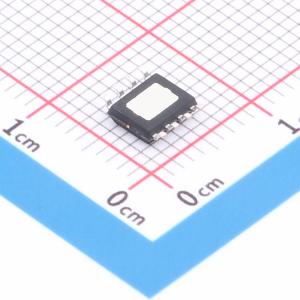

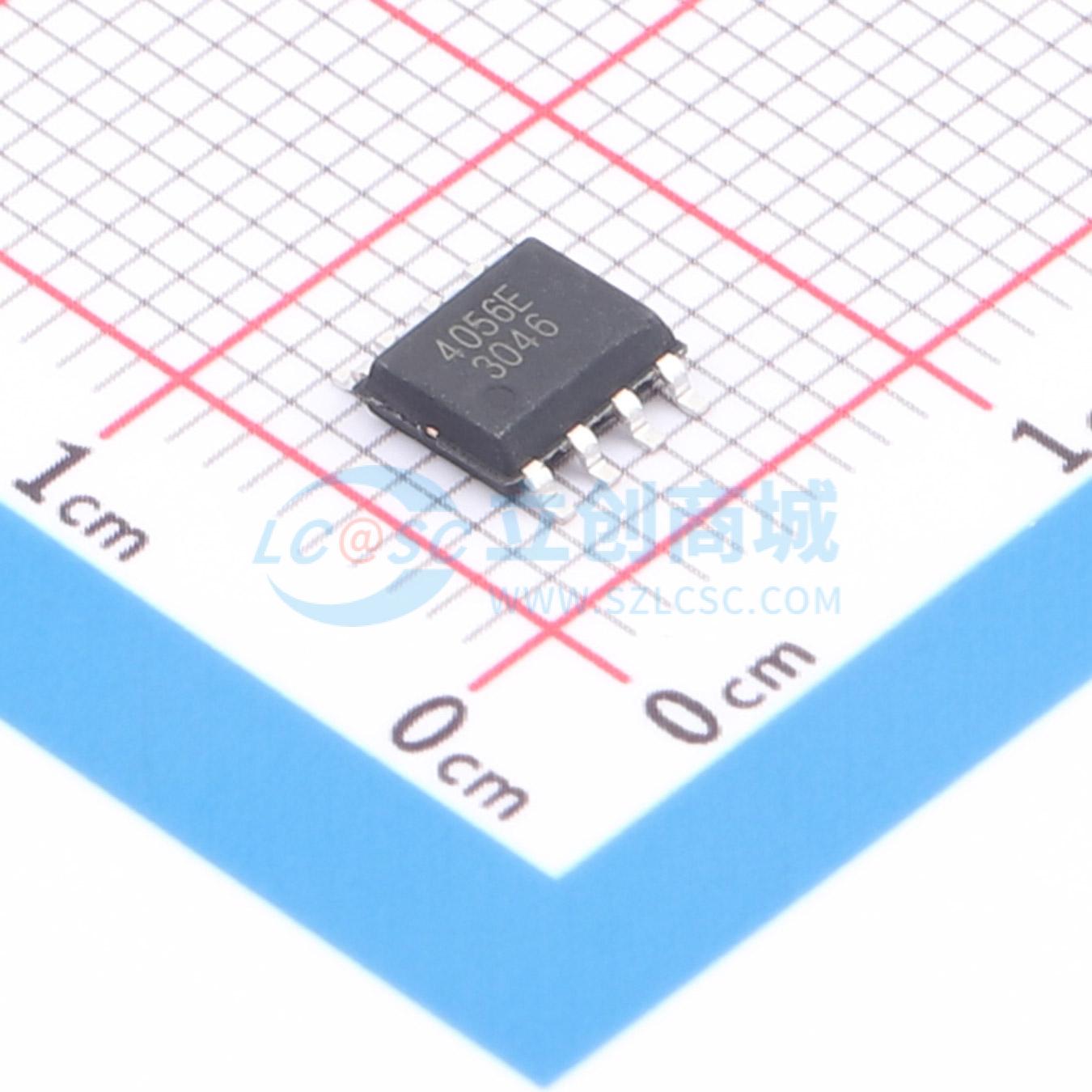

温馨提醒：图片仅供参考，商品以实物为准
TP4056(KTP)
单节锂离子电池恒流/恒压线性充电芯片，输入耐压高，具过压保护，无需外接MOSFET、检测电阻和隔离二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KTP(科泰普)
- 商品型号
- TP4056(KTP)
- 商品编号
- C54176825
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 35uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
TP4056是一款输入耐压达到30V并且具有过压保护（OVP）功能的完整单节锂离子电池恒流/恒压线性充电器，采用恒定电流/恒定电压线性控制。其ESOP和PDFN封装与较少的外部元件数目使得它成为便携式应用的理想选择，适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后，充电电流降至设定值C/5时TP4056将自动终止充电。当输入电压（交流适配器或USB电源）被拿掉时，TP4056自动进入一个低电流状态，电池漏电流在1µA以下。TP4056的其他特点包括欠压闭锁、电池温度监测、自动再充电和两个用于显示输入电压接入和充电结束的状态引脚。
商品特性
- 最高输入电压：30V
- 集成固定6.8V过压锁定保护功能
- 高达1000mA可编程充电电流
- 精度达±1%的4.20V预设充电电压(可以定制4.05V、4.35V、4.40V充电饱和电压)
- 无需外接MOSFET、检测电阻以及隔离二极管
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 充电状态、充电终止、无电池和故障状态显示
- 待机模式下的静态电流为1µA（典型值）
- 可激活0V电池充电
- BAT端电池正负极防反接保护
- 2.9V涓流充电门限；C/5充电终止；自动再充电
- 软启动限制浪涌电流
- 工作温度范围-40°C ~ 105°C
- 采用符合RoHS标准且不含铅（Pb）的ESOP - 8L、DFN2x2 - 8L、PDFN3.3X3.3 - 8L封装
应用领域
- 充电座
- 蓝牙耳机、GPS、穿戴设备
- 数码相机、Mini音响、电子玩具等便携式设备
- 电子雾化设备
- 以及其他单节锂电充电应用场合
