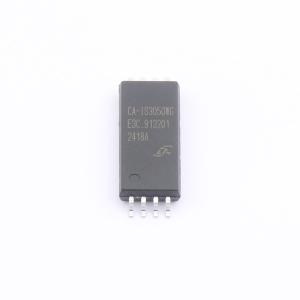

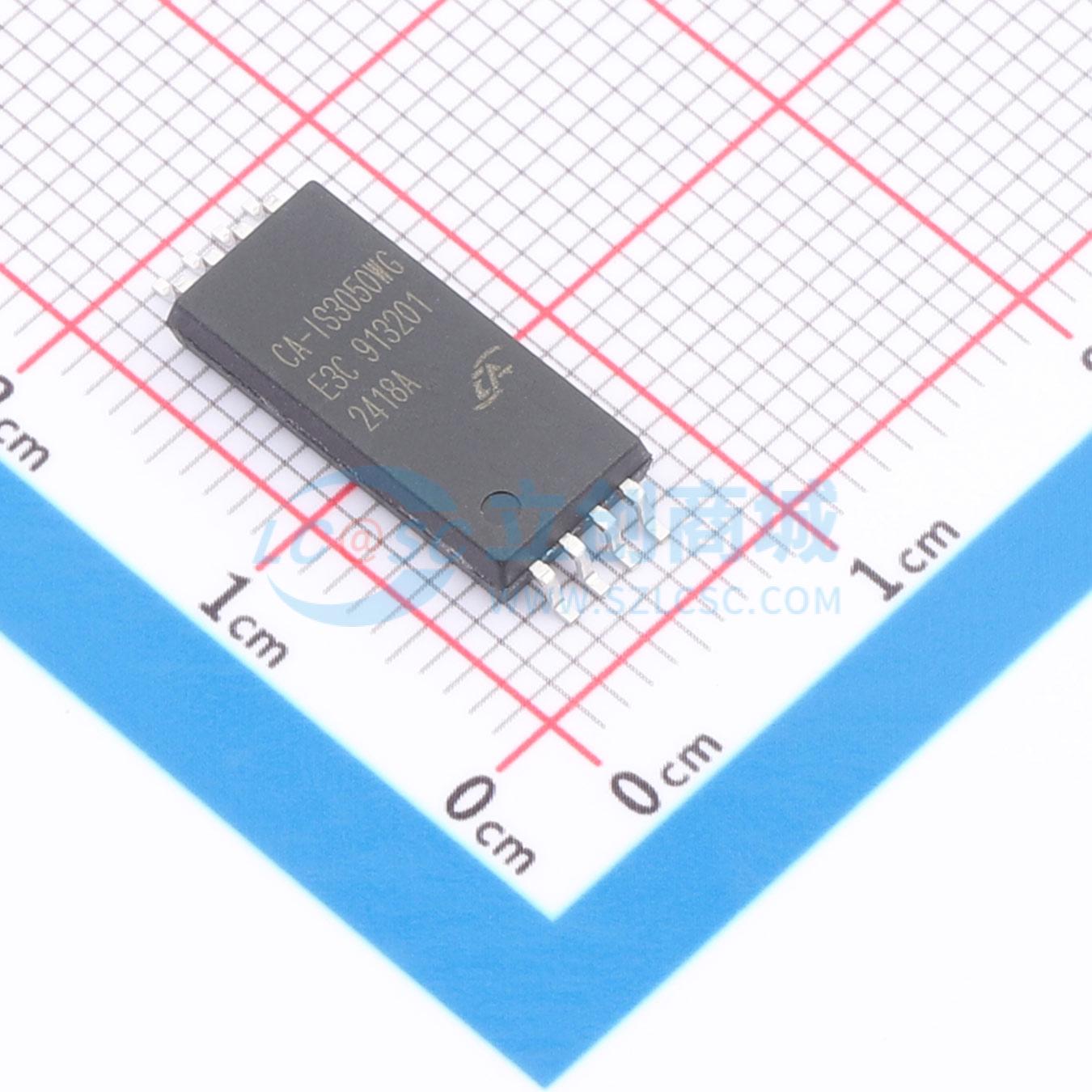

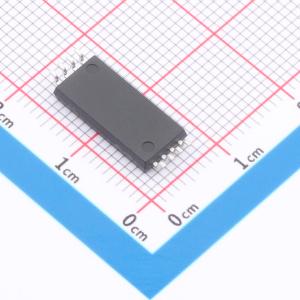

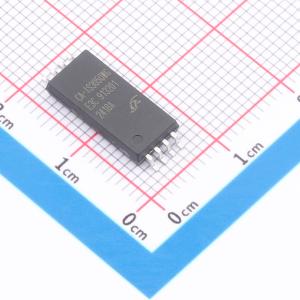

CA-IS3050WG

CA-IS305x 是一款隔离式控制器局域网（CAN）收发器，符合 ISO11898 - 2 物理层技术规范。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，能够承受高达 3750V_RMS / 5000V_RMS / 7500V_RMS（60s）的隔离电压（DUB8 封装/宽体 SOIC 封装/超宽体 SOIC 封装）以及 ±150kV/μs 的典型 CMTI。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。

CA-IS305x 在逻辑侧采用 +2.5V 至 +5.5V 单电源供电，便于连接不同电压的 CAN 控制器，配合外部隔离电源，即可构成完整的隔离 CAN 端口。收发器支持高达 1Mbps 的传输速率，并在发送器输出端提供限流保护、热保护以及 ±58V 的过压保护，显性状态超时检测则可避免由于控制器错误或 TXD 输入故障而导致的总线闭锁。此外，该系列器件的 CAN 接收器输入具有 ±30V 的共模输入范围（CMR），远远超出 ISO 11898 规范定义的 –2V 至 +7V 范围，为系统提供可靠保护。

CA-IS3050、CA-IS3052 均可提供宽体 8 引脚宽体 SOIC 封装和 16 引脚宽体 SOIC 封装，兼容多数工业标准的隔离 CAN 收发器；此外，CA-IS3050 提供 DUB8 封装，额定隔离电压为 3750V_RMS，以及 8 引脚超宽体 SOIC 封装，额定隔离电压为 7500V_RMS。所有器件的工作温度范围为 –40°C 至 125°C。

• 符合 ISO 11898 - 2 物理层标准
• 集成保护功能支持可靠的数据通信
• 提供 3.75kVRMS（DUB8）、5kVRMS（宽体 SOIC）以及 7.5kVRMS（超宽体 SOIC）隔离耐压
• ±150kV/μs 典型 CMTI
• 隔离栅寿命：>40 年
• CANH、CANL 总线引脚具有 ±58V 故障保护
• ±30V 扩展共模输入范围（CMR）
• 发送器超时检测避免总线闭锁，允许最低传输速率为 5.5kbps
• 热关断
• 数据速率高达 1Mbps
• 超低延时：150ns（典型值），210ns（最大值）
• 2.5V 至 5.5V 逻辑侧供电范围，可直接连接 2.7V、3V、3.3V 或 5V CAN 控制器
• 未上电时，器件保持理想的无源特性，不对总线产生干扰
• 较宽的工作温度范围：–40°C 至 125°C
• 提供 8/16 引脚宽体 SOIC 封装、8 引脚 DUB 封装以及 8 脚超宽体 SOIC 封装
• 安全认证：
  • 根据 DIN EN IEC60747 - 17（VDE 0884 - 17）:2021 - 10 的 VDE 认证
  • 根据 UL 1577 的 UL 认证
  • 根据 GB4943.1 - 2022 的 CQC 认证
  • TUV 认证
    • 根据 EN 61010 - 1 标准
    • 根据 EN 62368 - 1 标准

• 工业现场网络
• 楼宇自动化
• 安防系统
• 运输设备
• 医疗设备
• 电信系统
• HVAC
