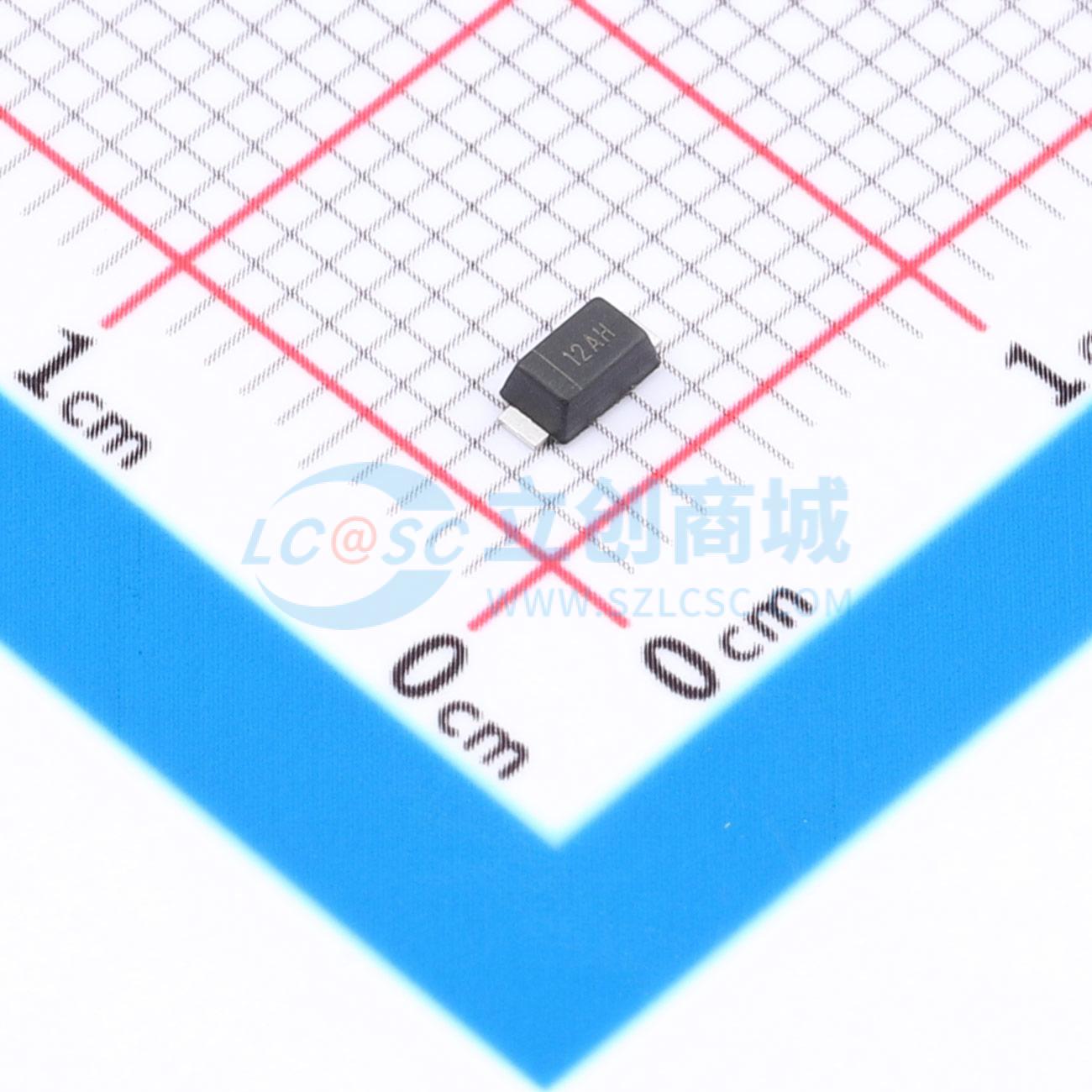

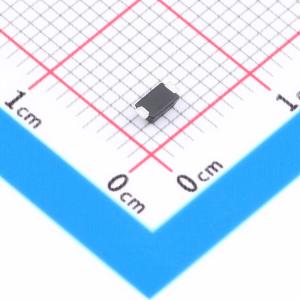

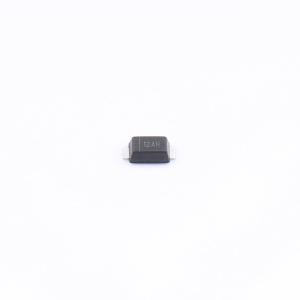

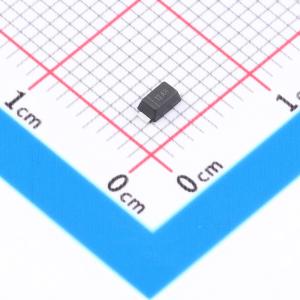

SMF12AH
适用于快速充电电池充电器和电源管理系统的低钳位电压、低泄漏电流保护解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单向TVS,截止电压：12V，峰值浪涌电流(8/20μs）：200A
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- SMF12AH
- 商品编号
- C54157821
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.038333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 28V | |
| 峰值脉冲电流(Ipp) | 200A@8/20us | |
| 峰值脉冲功率(Ppp) | 5.6kW@8/20us | |
| 击穿电压(VBR) | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 保护一条电源线
- 低钳位电压
- 工作电压：12V、15V、18V、20V、22V、24V、28V
- 低泄漏电流
- 高峰值脉冲功率5600W（8/20µs）
应用领域
- 快速充电电池充电器
- 电源管理系统
- 直流电源
