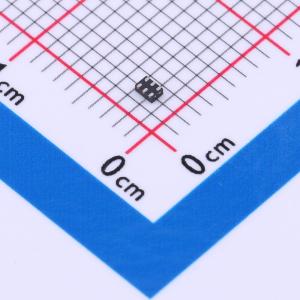

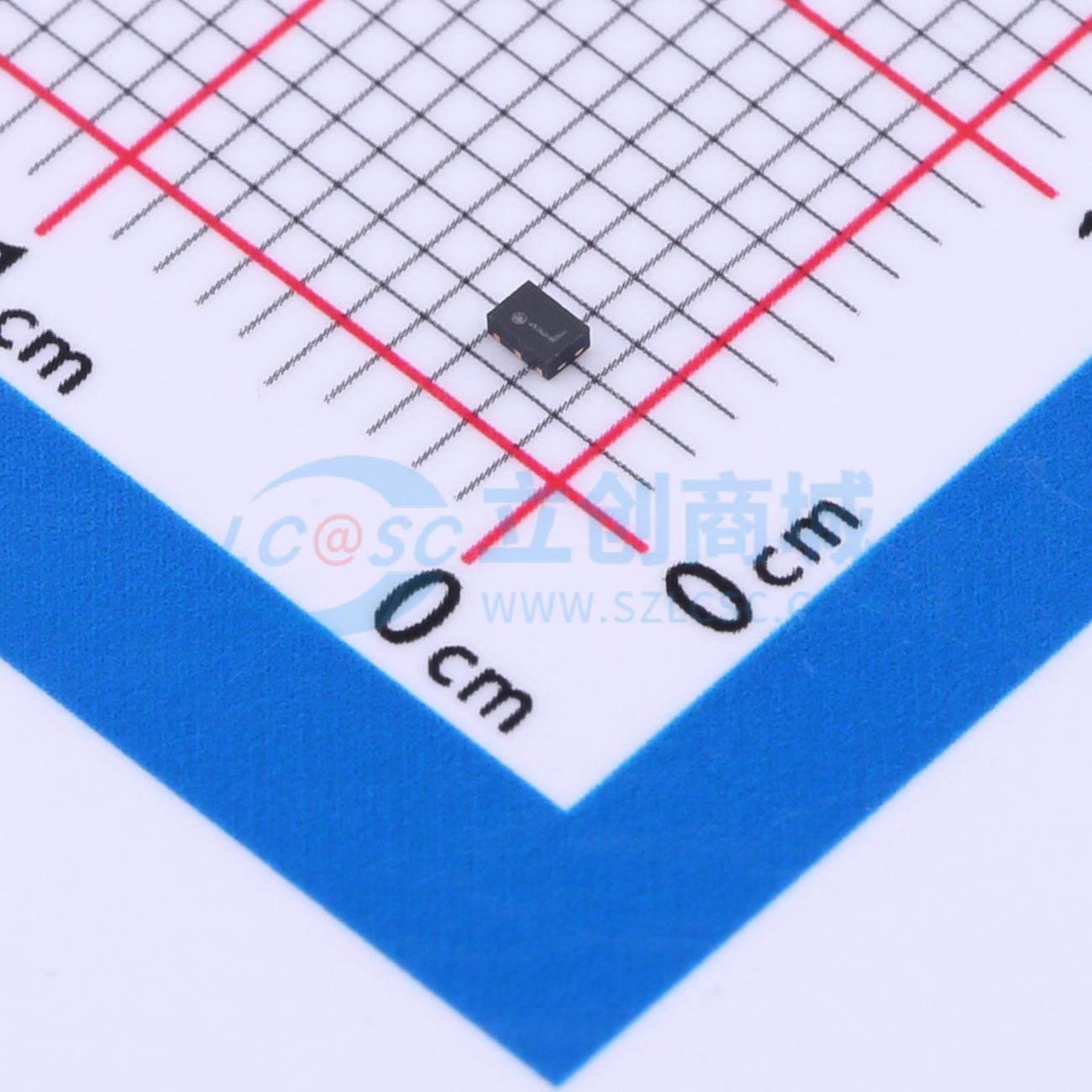

EMIF02-MIC03M6
2线麦克风EMI滤波器和ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 麦克风的2线EMI滤波器和ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- EMIF02-MIC03M6
- 商品编号
- C5126755
- 商品封装
- QFN-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 滤波器阶数 | 2 | |
| 阻值 | 68Ω | |
| 容值 | 45pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ |
商品概述
EMIF02-MIC03M6是一款双线高度集成器件，旨在抑制所有暴露于电磁干扰的系统中的EMI/RFI噪声。该滤波器包含ESD保护电路，可防止所有引脚在遭受高达8kV的ESD浪涌时损坏应用。采用Micro QFN 6引脚封装，尺寸为1.45mm×1.00mm。
商品特性
- EMI对称（I/O）低通滤波器
- EMI过滤效率高
- PCB空间消耗极低：1.0mm×1.45mm
- 封装非常薄：最大0.6mm
- ESD抑制效率高
- 单片集成提供高可靠性
- 通过集成和晶圆级封装减少寄生元件
- 无铅无卤封装
- 符合IEC 61000-4-2 level 4标准（输入和输出引脚）
- 满足IEC 61000-4-2 level 4要求：接触放电8kV，空气放电15kV
- 电阻R=68Ω，线电容C line=45pF典型值
应用领域
- 移动电话
