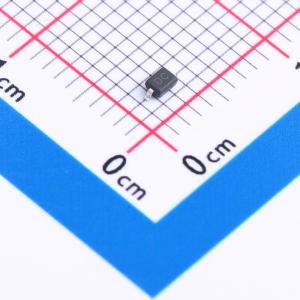

温馨提醒：图片仅供参考，商品以实物为准
SELC3D12V1BA
1路双向ESD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SELC3D12V1BA
- 商品编号
- C5126770
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 7A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 类型 | ESD |
商品概述
SELC3Dxx1BA系列是超低电容瞬态电压抑制器阵列，旨在保护便携式电子设备和智能手机等应用。该系列提供双向配置，对于8/20μs波形的额定功率为300瓦。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要问题。该系列在微型SOD - 323封装中具有超低电容和低泄漏电流。
商品特性
- IEC 61000 - 4 - 2四级ESD保护：±15kV接触放电、±15kV空气放电
- IEC 61000 - 4 - 4 EFT保护：40A（5/50ns）
- 300W峰值脉冲功率（8/20μs）
- 符合RoHS标准
- 双向配置
- 超低电容：0.8pF（典型值）
- 低钳位电压
- 保护一路电源或I/O
应用领域
- 接口：USB 2.0/1.1、GPIO、10/100/1000Mbps以太网、音频
- 终端设备：工业和服务机器人、笔记本电脑和台式机、电视和显示器、可穿戴设备
