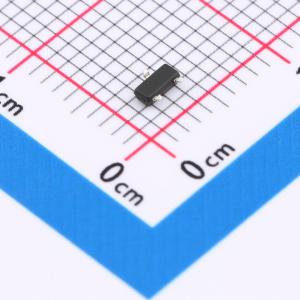

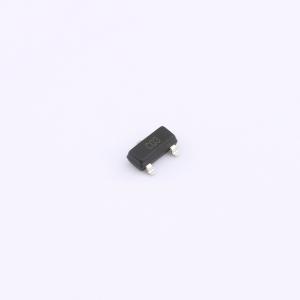

SENC23T3V2BC实物图
  • SENC23T3V2BC商品缩略图
  • SENC23T3V2BC商品缩略图
  • SENC23T3V2BC商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SENC23T3V2BC

反向关断电压（典型值）:3.3V(Max) 击穿电压（最小值）:4.5V 箝位电压:8.5V 峰值脉冲电流:24A (8/20us) 极性:Bidirectional

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
普容3.3V，30A+，两路双向ESD静电防护器件，30kV，CJ：45pF；音频/视频/通讯防护。
品牌名称
ElecSuper(静芯)
商品型号
SENC23T3V2BC
商品编号
C5126813
商品封装
SOT-23​
包装方式
编带
商品毛重
0.028克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)3.3V
钳位电压12V
峰值脉冲电流(Ipp)30A
峰值脉冲功率(Ppp)300W@8/20us
击穿电压(VBR)4.5V
属性参数值
反向电流(Ir)1uA
通道数双路
工作温度-55℃~+150℃
防护等级IEC 61000-4-2
类型ESD
Cj-结电容46pF

商品概述

SENC23T3V2BC 是一款瞬态电压抑制阵列，旨在保护连接至数据和传输线路的元件免受静电放电、电快速瞬变脉冲和闪电的影响。所有引脚均符合 IEC61000-4-2 空气放电法，可承受 30kV 的静电放电脉冲。

商品特性

  • 符合 IEC 61000-4-2 第 4 级静电放电保护标准
  • ±30kV 接触放电
  • ±30kV 空气放电
  • 300W 峰值脉冲功率（8/20μs 波形）
  • 低钳位电压
  • 工作电压：3.3V
  • 低漏电流
  • 静电放电保护 > 15kV
  • 符合 RoHS 标准
  • 保护两条双向线路

应用领域

  • 便携式电子设备
  • 控制与监控系统
  • 服务器、笔记本和台式电脑
  • CAN 总线保护
  • 汽车应用
