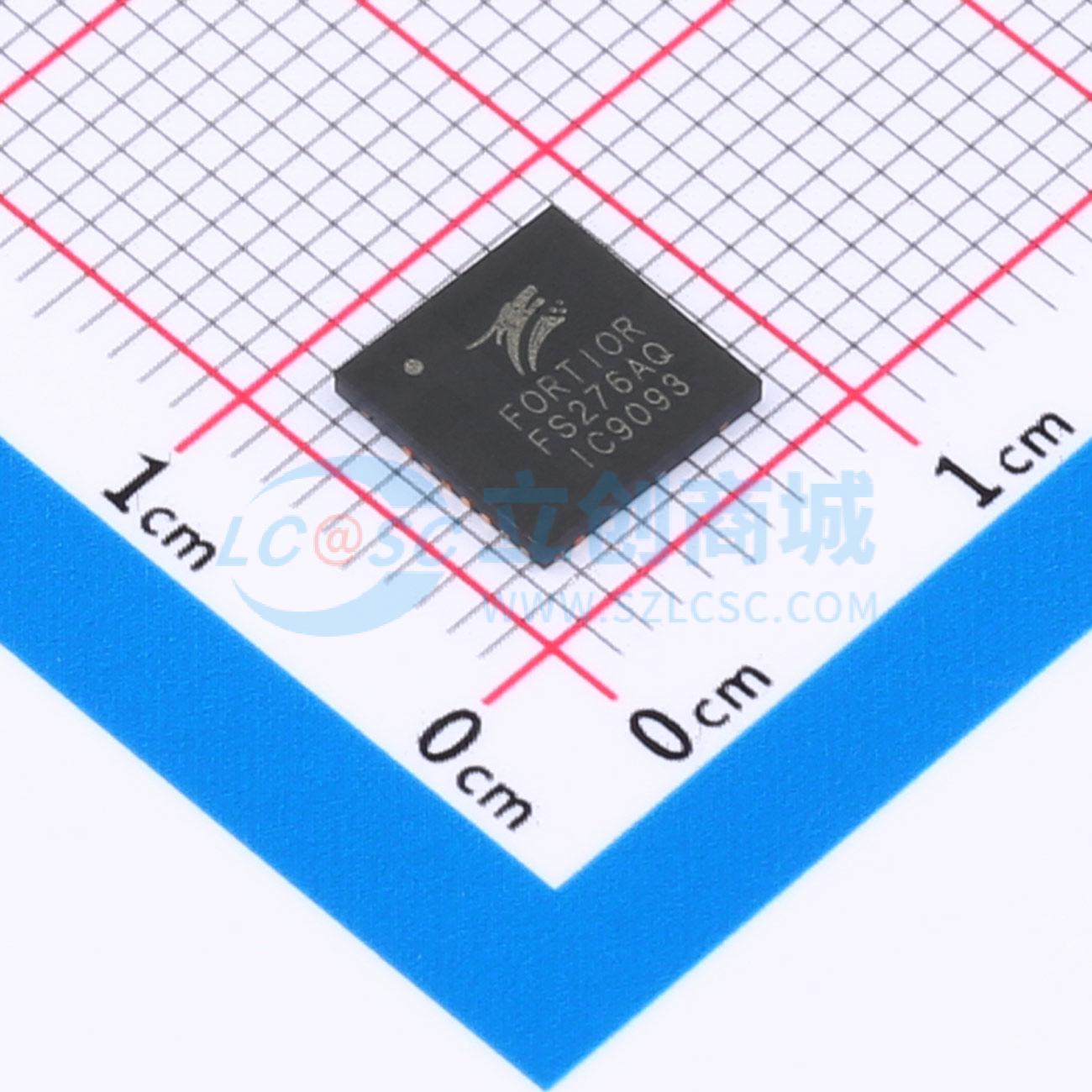

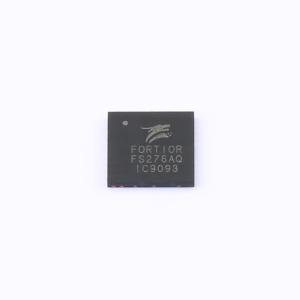

FS276AQ

集成电路停产

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FS276AQ是一款600V/7A的高性能、高可靠性的高压半桥智能功率模块，内置2个快恢复功率MOS管和高压半桥栅极驱动电路，主要应用于风机、风扇、水泵等小功率电机驱动。
品牌名称: Fortior Tech(峰岹)
商品型号: FS276AQ
商品编号: C5126661
商品封装: QFN-17L(7x7)
包装方式: 托盘
商品毛重: 1.12克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	500ns
	传播延迟 tpHL	200ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	2.8V
	输入低电平(VIL)	800mV
	静态电流(Iq)	160uA
	功能特性	交错导通保护

商品概述

FS276AQ是一款600V/7A的高性能、高可靠性的高压半桥智能功率模块，内置2个快恢复功率MOS管和高压半桥栅极驱动电路，主要应用于风机、风扇、水泵等小功率电机驱动。该模块内置VCC/VBS欠压（UVLO）保护功能，防止功率管在过低的电压工作，还内置输入滤波和输入直通防止功能，防止输入噪声干扰。它采用QFN - 7×7封装，提供了非常紧凑的封装体，使用方便，尤其适合内置于电机以及紧凑安装的场合。

商品特性

内置2个600V/7A快恢复功率MOS管
内置高压栅极驱动电路（HVIC）
电源电压范围：13.5V ~ 20V
3.3V/5V输入逻辑兼容，正逻辑有效
VCC/VBS欠压保护（UVLO）
内置输入直通防止功能
绝缘电压：1500Vrms /min
符合ROHS

应用领域

空调室外风机
空调室内风机
风扇
水泵
空气净化器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	-
	拉电流(IOH)	-
	工作电压	13.5V~16.5V
	上升时间(tr)	-
	下降时间(tf)	-
