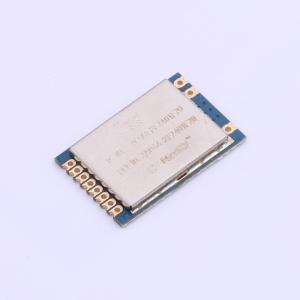

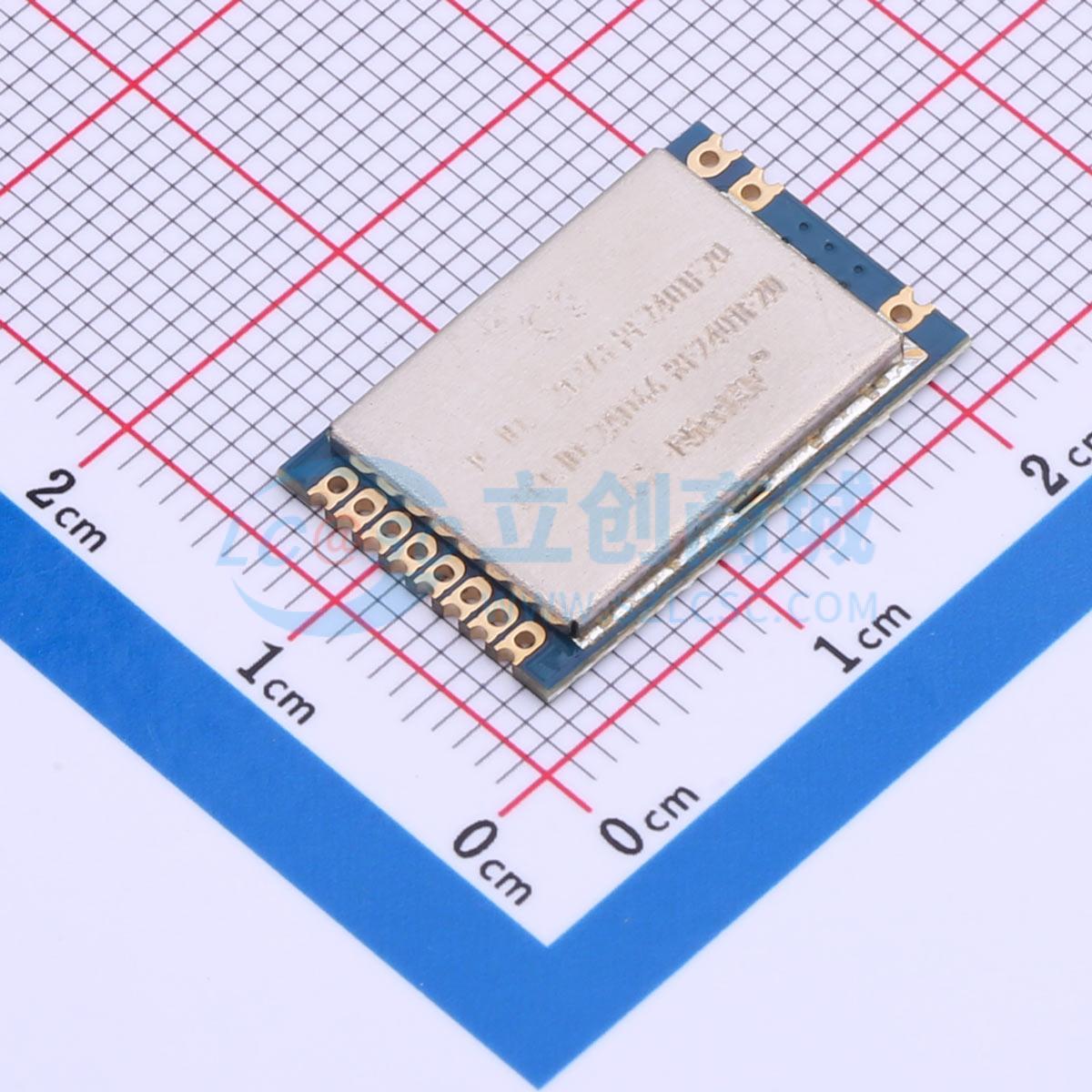

RF2401F20
2.4G模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RF2401F20 模块采用的是 NORDIC 公司的原装进口 nRF24L01+器件，这是一款高集成 的 2.4G 无线 ISM 频段无线收发芯片 已过FCC CE IC认证
- 品牌名称
- G-NiceRF(思为无线)
- 商品型号
- RF2401F20
- 商品编号
- C5126685
- 包装方式
- 托盘
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 调制方式 | GFSK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.9V~3.6V | |
| 接收电流 | 23.5mA | |
| 发送电流 | 135mA | |
| 接收灵敏度 | -102dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
RF2401F20 模块采用原装进口 nRF24L01+ 器件，是一款高集成的 2.4G 无线 ISM 频段无线收发芯片。极低的接收灵敏度 (-102 dBm)，再加上业界领先的 +20dBm 输出功率保证扩大范围和提高链路性能。 RF2401F20 严格使用无铅工艺生产和测试，符合 RoHS、Reach 的标准。 RF2401F20 已经获得了 CE、FCC、IC 和 TELEC 等多项认证，客户在做整机认证的时候可以引用认证，从而极大地节省时间和降低费用。
商品特性
- 工作频率范围：2400 - 2525MHz
- 超低耗关机模式
- 最大输出功率：20dBm
- 支持跳频功能
- 灵敏度：-102dBm@250Kbps
- 定时唤醒功能
- 数据传输率：250Kbps, 1Mbps, 2Mbps
- 内部集成稳压器
- GFSK 调制，126 个通道
- 工作电压范围：1.9 - 3.6V
- 数据包通讯模式（收发 FiFo 3 - 32 字节）
- 工作温度范围：-40 ~ +85°C
应用领域
- 无线遥控器
- 轮胎气压监测
- 智能家居
- 健康监测
- 玩具控制
- 标签读写器
