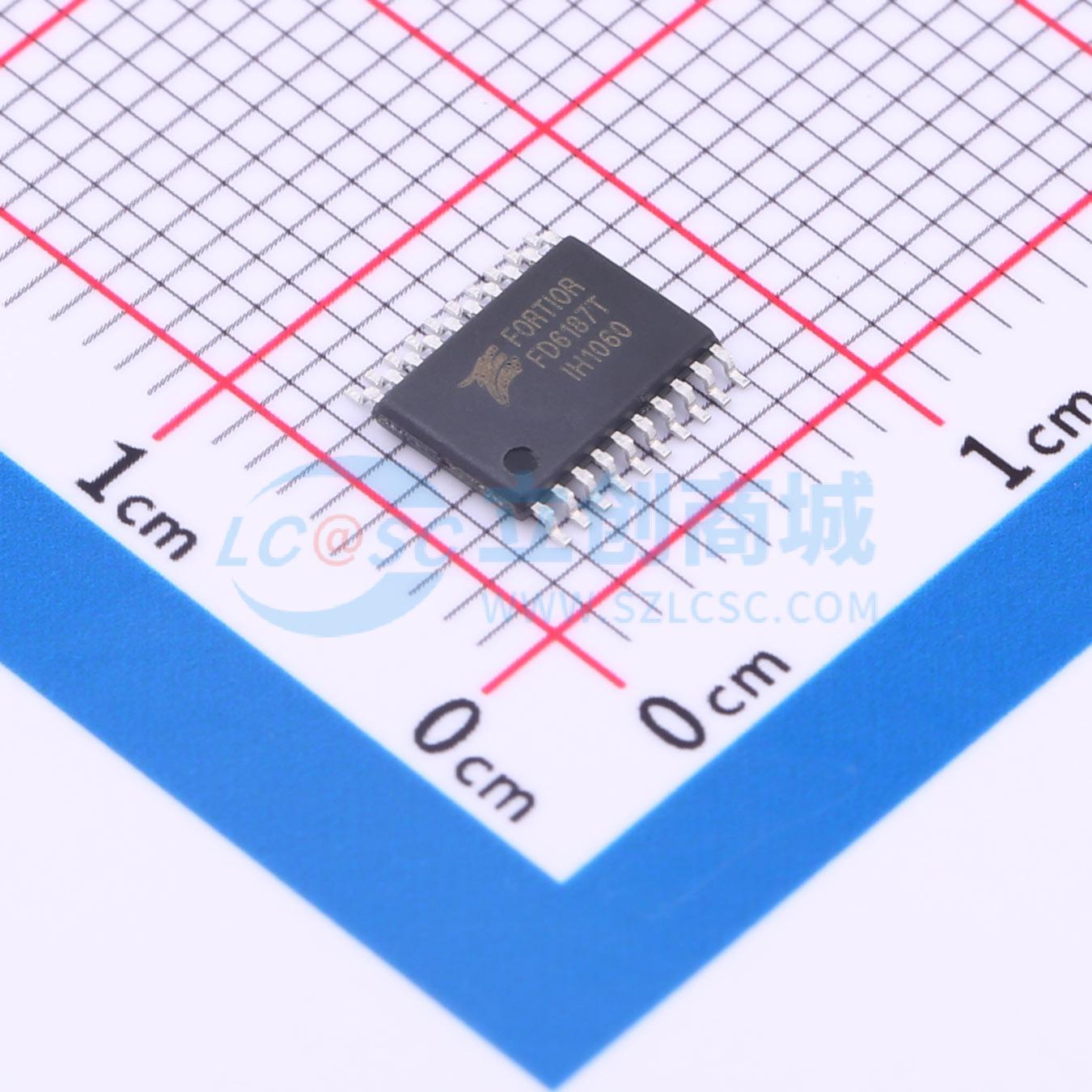

温馨提醒：图片仅供参考，商品以实物为准
FD6187T
集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FD6187T是一款集成三个独立的半桥栅极驱动集成电路芯片，专为高压、高速驱动MOSFET设计。内置欠压(UVLO)保护功能，防止功率管在过低的电压下工作。内置防直通和死区时间，防止被驱动的高低侧MOSFET直通，有效保护功率器件。内置输入信号滤波，防止输入噪声干扰。
- 品牌名称
- Fortior Tech(峰岹)
- 商品型号
- FD6187T
- 商品编号
- C5126666
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 800mA | |
| 拉电流(IOH) | 800mA | |
| 工作电压 | 5V~22V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 180ns | |
| 传播延迟 tpHL | 70ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 330uA | |
| 功能特性 | 交错导通保护；死区时间控制 |
商品概述
FD6187T是一款集成三个独立的半桥栅极驱动集成电路芯片，专为高压、高速驱动MOSFET设计。内置欠压保护功能，防止功率管在过低的电压下工作。内置防直通和死区时间，防止被驱动的高低侧MOSFET直通，有效保护功率器件。内置输入信号滤波，防止输入噪声干扰。
商品特性
- 悬浮电压+180V
- 电源电压工作范围：5.0V～22V
- 集成三个独立的半桥驱动
- 输出电流+0.8A/-0.8A
- 3.3V/5V输入逻辑兼容
- 内置VCC欠压保护
- 内置防直通功能
- 内置死区时间
- 内置输入滤波功能
- 高端输出与输入同相，低端输出与输入反相
应用领域
- 电动车电机驱动
- 平衡车电机驱动
- 滑板车电机驱动
