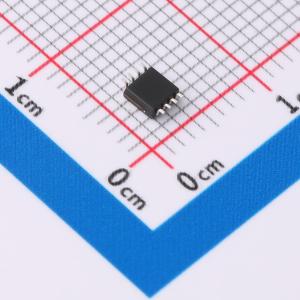

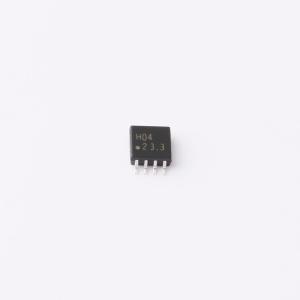

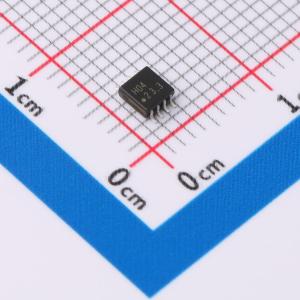

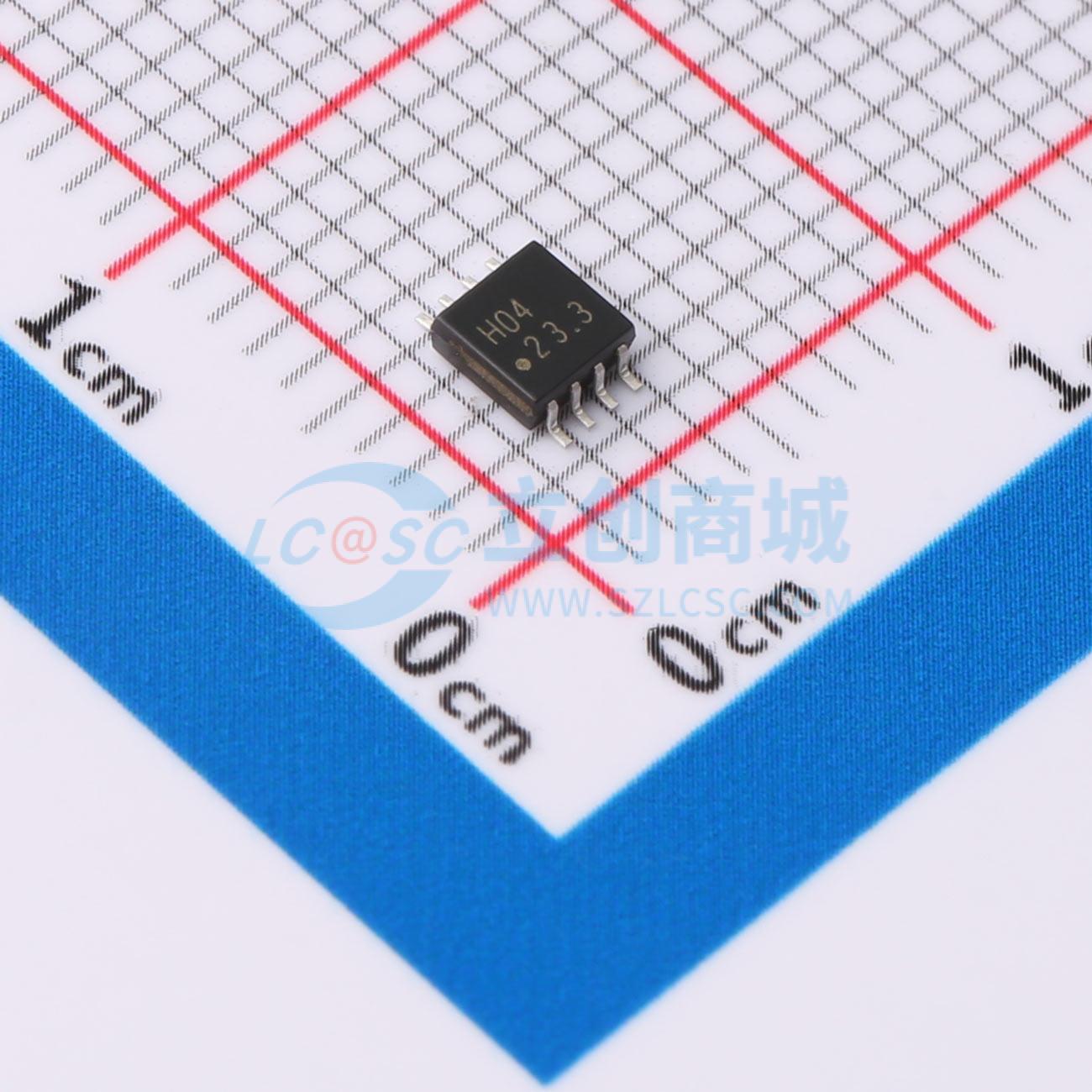

温馨提醒：图片仅供参考，商品以实物为准
TC7WH04FU,LJ(CT
CMOS数字集成电路三反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速：td = 3.8ns（典型值），VCC = 5V，CL = 15pF。 低功耗：ICC = 2μA（最大值），Ta = 25℃。 高抗噪性：VNI_H = VNI_L = 28%VCC（最小值）。 5.5V 耐受输入。 宽工作电压范围：VCC = 2 至 5.5V。 引脚分配和功能与 TC7W04 相同
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WH04FU,LJ(CT
- 商品编号
- C5126593
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 3 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 4.4V；1.9V；2.9V | |
| 低电平范围(VOL) | 440mV；100mV | |
| 传播延迟(tpd) | 3.8ns@5.0V,15pF | |
| 工作温度 | -40℃~+85℃ |
