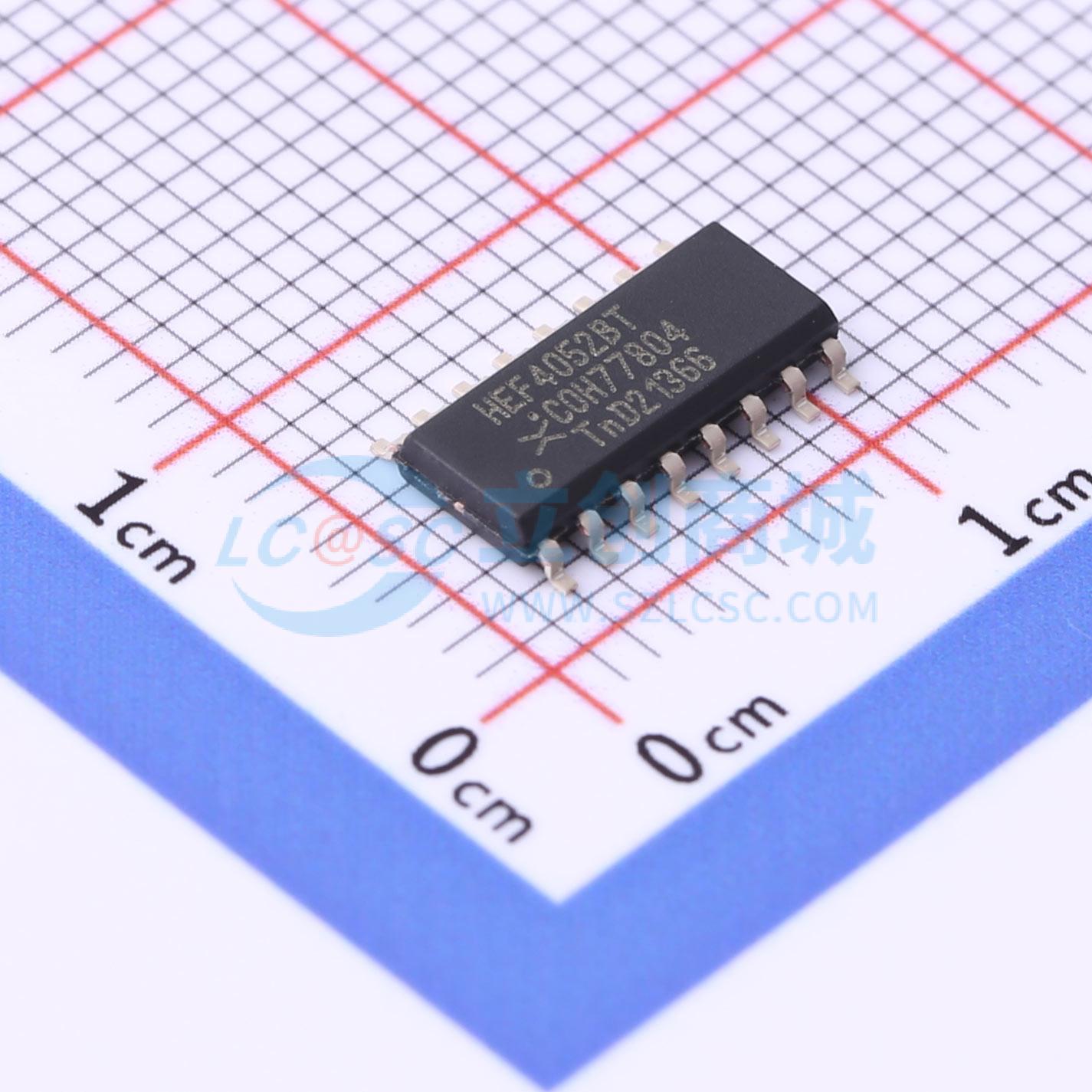

HEF4052BT-Q100,118

HEF4052B-Q100 是一款双单刀四掷模拟开关（2x SP4T），适用于模拟或数字 4:1 多路复用/解复用应用。每个开关具有四个独立的输入/输出端（nY0、nY1、nY2 和 nY3）和一个公共输入/输出端（nZ）。一个数字使能输入端（E）和两个数字选择输入端（S1 和 S2）为两个开关所共用。当 E 为高电平时，开关关闭。输入端包含钳位二极管。这使得能够使用限流电阻将输入端连接到超过 VDD 的电压。 本产品已通过汽车电子委员会（AEC）Q100 标准（1 级）认证，适用于汽车应用。

• 符合 AEC-Q100（1 级）的汽车产品认证
• 工作温度范围为 -40 ℃ 至 +85 ℃ 以及 -40 ℃ 至 +125 ℃
• 宽电源电压范围为 3.0 V 至 15.0 V
• CMOS 低功耗
• 高抗噪性
• 全静态操作
• 5 V、10 V 和 15 V 参数额定值
• 标准化对称输出特性
• ESD 保护：MIL-STD-833，方法 3015，超过 2000 V HBM；JESD22-A114F，超过 2000 V MM；JESD22-A115-A，超过 200 V（C = 200 pf，R = 0 Ω）
• 符合 JEDEC 标准 JESD 13-B

• 模拟多路复用和解复用
• 数字多路复用和解复用
• 信号选通
