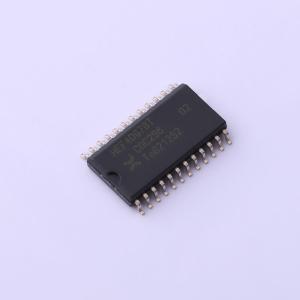

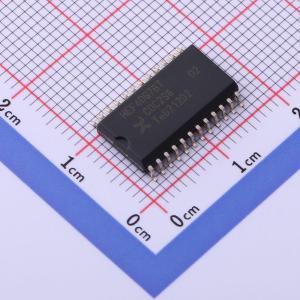

温馨提醒：图片仅供参考，商品以实物为准

HEF4067BT,653

HEF4067B 16通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16通道模拟多路复用器/解复用器，具有四个地址输入(A0到A3)，一个低电平使能输入(E)，十六个独立的输入/输出(Y0到Y15)和一个公共输入/输出(Z)。
品牌名称: Nexperia(安世)
商品型号: HEF4067BT,653
商品编号: C551465
商品封装: SO-24-300mil
包装方式: 编带
商品毛重: 0.957克(g)

商品参数

商品概述

HEF4067B 是一款 16 通道模拟多路复用器/解复用器，具有四个地址输入（A0 至 A3）、一个低电平有效使能输入（E）、十六个独立输入/输出（Y0 至 Y15）和一个公共输入/输出（Z）。该器件包含十六个双向模拟开关，每个开关的一侧连接到一个独立输入/输出（Y0 至 Y15），另一侧连接到公共输入/输出（Z）。当 E 为低电平时，通过 A0 至 A3 选择十六个开关中的一个（低阻抗导通状态）。所有未选中的开关处于高阻抗关断状态。当 E 为高电平时，所有开关均处于高阻抗关断状态，与 A0 至 A3 无关。模拟输入/输出（Y0 至 Y15 和 Z）的电压摆幅范围为正极限 VDD 到负极限 VSS。VDD 与 VSS 之间的电压差不得超过 15 V。

商品特性

完全静态操作
5 V、10 V 和 15 V 参数额定值
标准化对称输出特性
工作温度范围为 -40 ℃ 至 +85 ℃
符合 JEDEC 标准 JESD 13 - B

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号选通

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	-
	工作电压	3V~15V

	属性	参数值
	导通电阻(Ron)	350Ω
	工作温度	-40℃~+85℃
	带宽	70MHz
	传播延迟(tpd)	20ns
