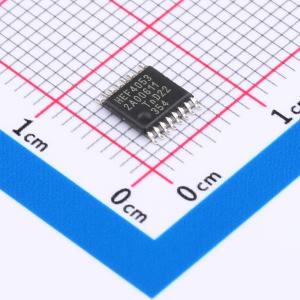

HEF4053BTT,118

三通道单刀双掷模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三通道单刀双掷模拟开关，适用于模拟或数字2:1多路复用/解复用应用。
品牌名称: Nexperia(安世)
商品型号: HEF4053BTT,118
商品编号: C551457
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

三掷单刀双掷模拟开关（3xSPDT），适用于模拟或数字2:1多路复用器/解复用器应用。每个开关具有一个数字选择输入（Sn）、两个独立的输入/输出（Y0和Y1）以及一个公共输入/输出（Z）。所有开关共用一个数字使能输入（E）。当E为高电平时，开关关闭。输入端包括箝位二极管，允许使用限流电阻将输入连接到超过VDD的电压。

商品特性

三路单刀双掷模拟开关 (3x SPDT)
适用于模拟或数字2:1多路复用/解复用应用
每个开关具有一个数字选择输入 (Sn)、两个独立的输入/输出 (Y0 和 Y1) 和一个公共输入/输出 (Z)
数字使能输入 (E) 对所有开关通用
当 E 为高电平时，开关关闭
输入包括箝位二极管，允许使用限流电阻将输入电压超出 VDD
宽电源电压范围：3.0 V 至 15.0 V
CMOS 低功耗
高噪声抗扰度
全静态操作
5 V、10 V 和 15 V 参数等级
标准化对称输出特性
符合 JEDEC 标准 JESD 13-B
ESD 保护：HBM JESD22-A114F 超过 2000 V
MM JESD22-A115-B 超过 200 V
工作温度范围：-40°C 至 +125°C
适用于模拟和数字多路复用和解复用以及信号门控

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号门控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	3V~15V

	属性	参数值
	导通电阻(Ron)	60Ω
	工作温度	-40℃~+125℃
	带宽	70MHz
	传播延迟(tpd)	5ns
