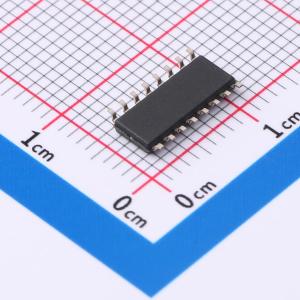

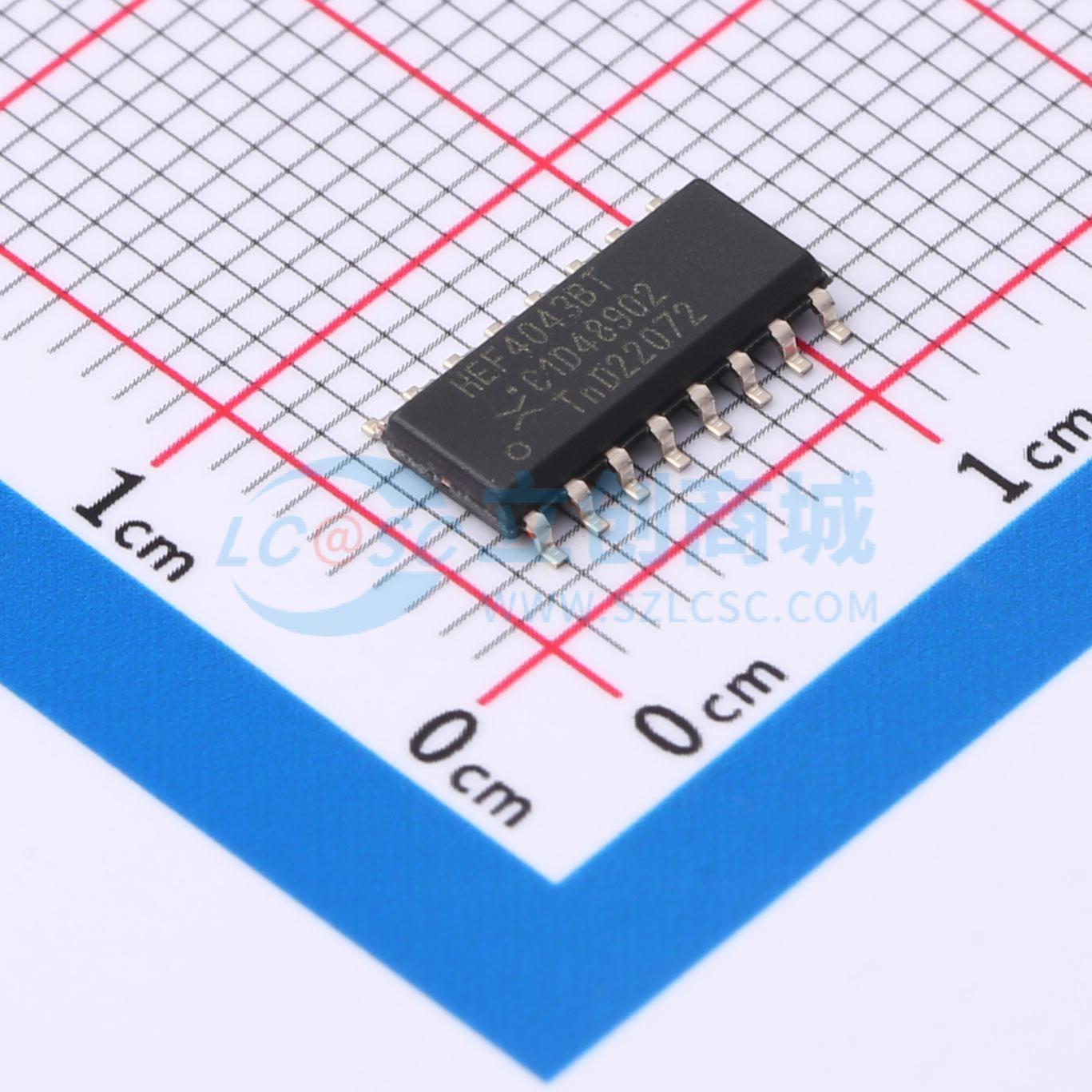

HEF4043BT,652

HEF4043BT,652

描述

是一款带有三态输出的四路R/S锁存器，具有公共输出使能输入 (OE)。每个锁存器都有一个高电平有效的置位输入 (1S 至 4S)、一个高电平有效的复位输入 (1R 至 4R) 和一个高电平有效的三态输出 (1Q 至 4Q)。当 OE 为高电平时，锁存器输出 (nQ) 由 nR 和 nS 输入决定。当 OE 为低电平时，锁存器输出处于高阻抗关断状态。OE 不影响锁存器的状态。高阻抗关断状态特性允许输出进行公共总线连接。它在推荐的 3V 至 15V 电源电压范围内工作，参考电压为 VSS（通常为地）。未使用的输入必须连接到 VDD、VSS 或另一个输入。

品牌名称

Nexperia(安世)

商品型号

HEF4043BT,652

商品编号

C545789

商品封装

SO-16​

包装方式

管装

商品毛重

0.57克(g)
