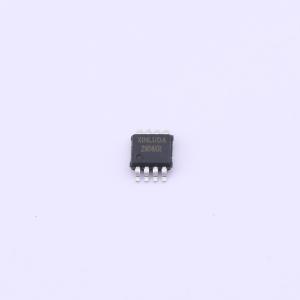

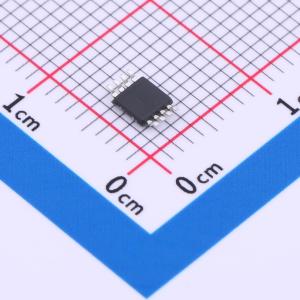

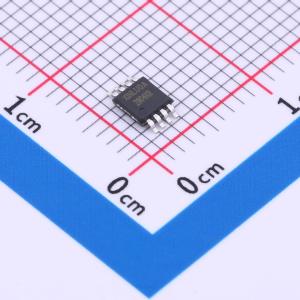

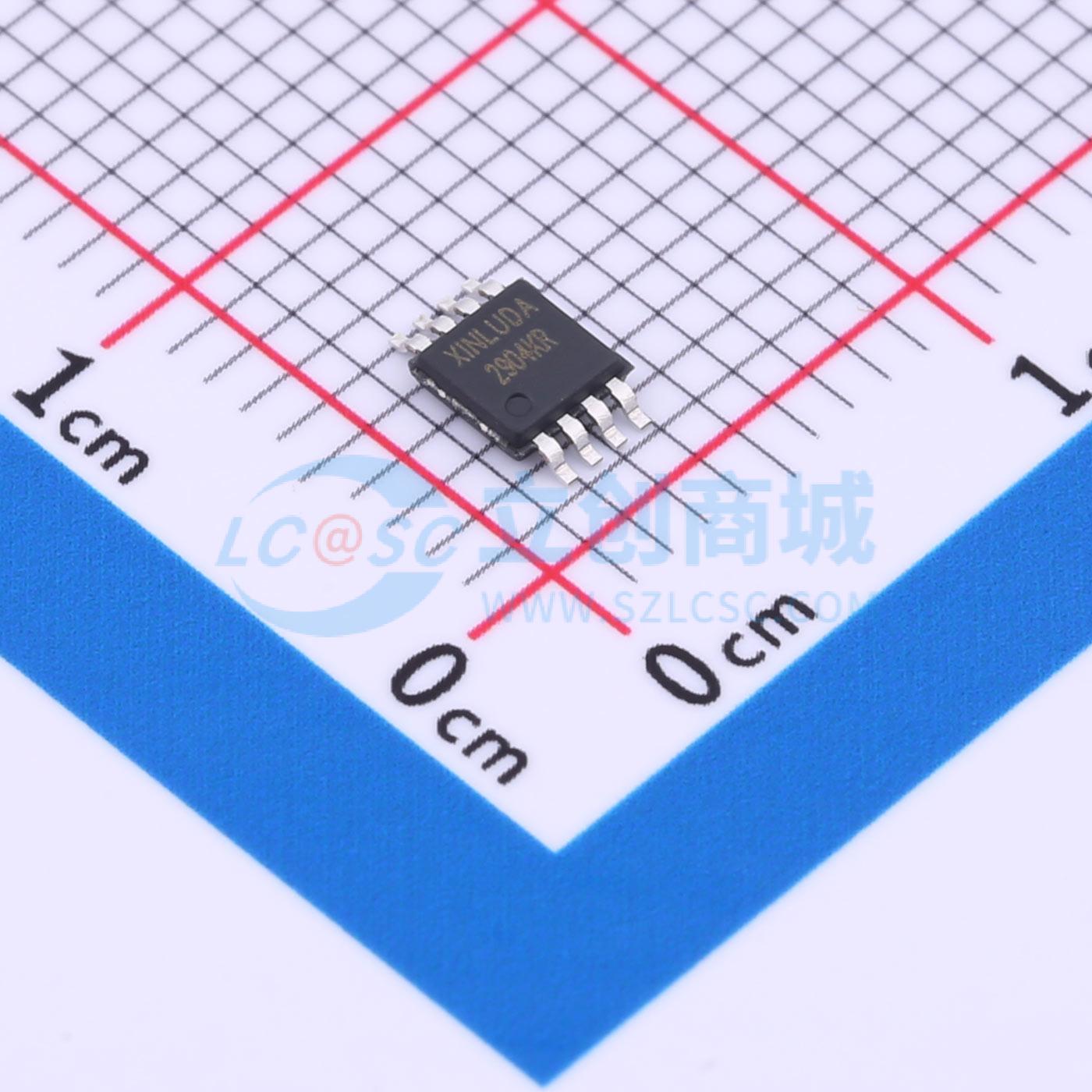

XL2904-KR
单电源双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用为四运算放大器完善的电路设计，这些双运算放大器具有低功耗、共模输入电压范围扩展至地/VEE以及单电源或双电源供电的特点。这些放大器在单电源应用中比标准运算放大器类型具有几个明显的优势。它们可以在低至3.0V或高达32V的电源电压下工作，静态电流约为MC1741的五分之一（每个放大器）。共模输入范围包括负电源，从而在许多应用中消除了外部偏置组件的必要性。输出电压范围也包括负电源电压。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2904-KR
- 商品编号
- C5125484
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~16V |
商品概述
这些双运算放大器采用了为四运算放大器优化的电路设计，具有低功耗、共模输入电压范围可扩展至地/VEE，以及支持单电源或双电源供电的特点。 与标准运算放大器类型相比，这些放大器在单电源应用中具有多个显著优势。它们的供电电压范围为3.0 V至32 V，静态电流约为MC1741（每个放大器）的五分之一。共模输入范围包含负电源，因此在许多应用中无需外部偏置元件。输出电压范围也包含负电源电压。
商品特性
- 输出短路保护
- 真正的差分输入级
- 单电源供电：3.0 V至32 V
- 低输入偏置电流
- 内部补偿
- 共模范围扩展至负电源
- 单电源和双电源供电
- 输入上的ESD钳位在不影响器件工作的情况下增强了器件的耐用性
