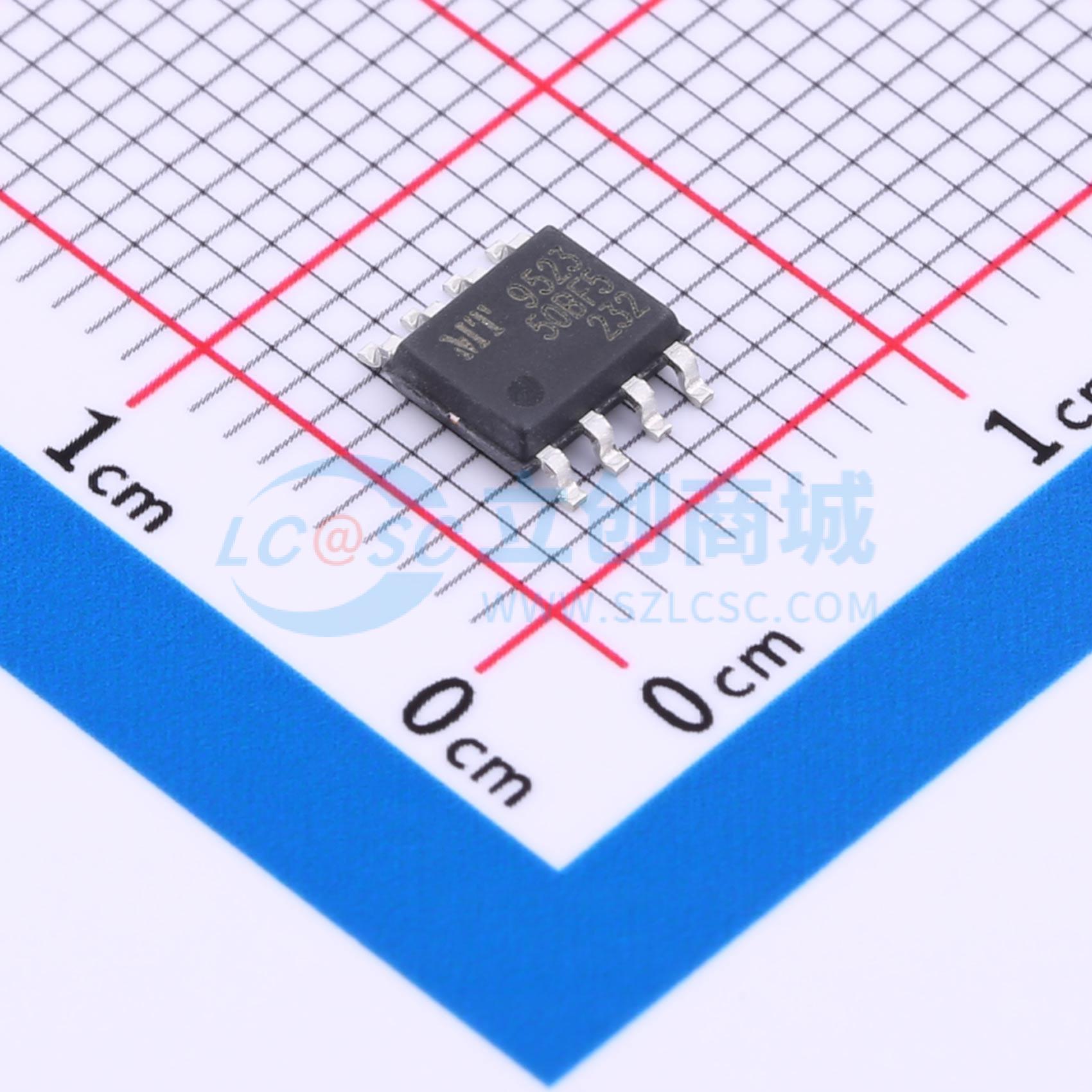

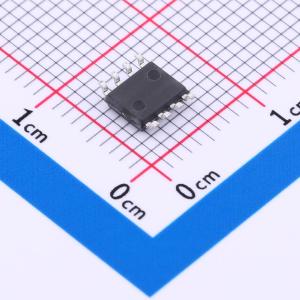

MT9523CT-50BF5

霍尔线性电流传感器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片，用于工业、商业和通信系统中的交流或直流电流检测。由一个精密的、低偏移的线性霍尔电路以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为与输入电流成比例的电压信号输出。使用差分电流检测技术，有效抑制外部共模磁场，改善在磁噪声环境中的精度
品牌名称: MagnTek(麦歌恩)
商品型号: MT9523CT-50BF5
商品编号: C5124628
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

MagnTek MT9523产品系列是完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片，用于工业，商业和通信系统中的交流或直流电流检测。每颗MT9523都由一个精密的，低偏移的线性霍尔电路以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为成与输入电流成比例的电压信号输出。为了有效抑制外部共模磁场，设计中使用差分电流检测技术，从而改善了在磁噪声环境中的精度。通过优化磁信噪比来提升芯片的精度。基于BCD工艺的低偏移，斩波稳定的霍尔芯片可提供精确的比例电压，该电压在制造时会被精确校准。当施加的电流流过内部电流传导路径（从引脚1和2到引脚3和4）时，芯片的输出具有正斜率。该导电路径的内部电阻典型值为1.0mΩ，可实现低耗能。导电路径的端子（引脚1至4）与信号线（引脚5至6）电气隔离。这使得MT9523电流传感器IC可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。

商品特性

±0.3%全温度范围内的典型线性度
快速的输出阶跃响应时间：2.2μs(典型)
250kHz信号带宽
5.0V/3.3V直流电源供电
2种输出模式可选：
- 与电源成比例的输出
- 与电源无关的固定输出
-40°C~125°C工作温度
内部导体电阻：1.0mΩ
电流检测范围: (双向或者单向)
- ±5A, ±10A, ±20A, ±25A, ±30A, ±40A, ±50A
- +10A, +20A, +30A
检测交流与直流的电流信号
极其稳定的静态输出电压
芯片自带参考端输出
接近零磁滞
安规相关认证：(UL Ready)
- 隔离电压：2.5kVrms 1min
- 工作电压：450Vrms，636VDC or VPK
- 电气间隙：4mm
- 爬电距离：4mm
封装形式: SOP-8
符合RoHS规定: (EU)2015/863

应用领域

中低功率变频器电流检测
电机相位和轨电流检测
微型光伏逆变器电流检测
充电器和转换器
直流电源过流保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±50A
	工作电压	5V
	隔离电压(Vrms)	2500Vrms
	灵敏度	40mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	250kHz
	电流端电阻	1mΩ
	响应时间(tr)	2.2us
	双向电流检测	支持
