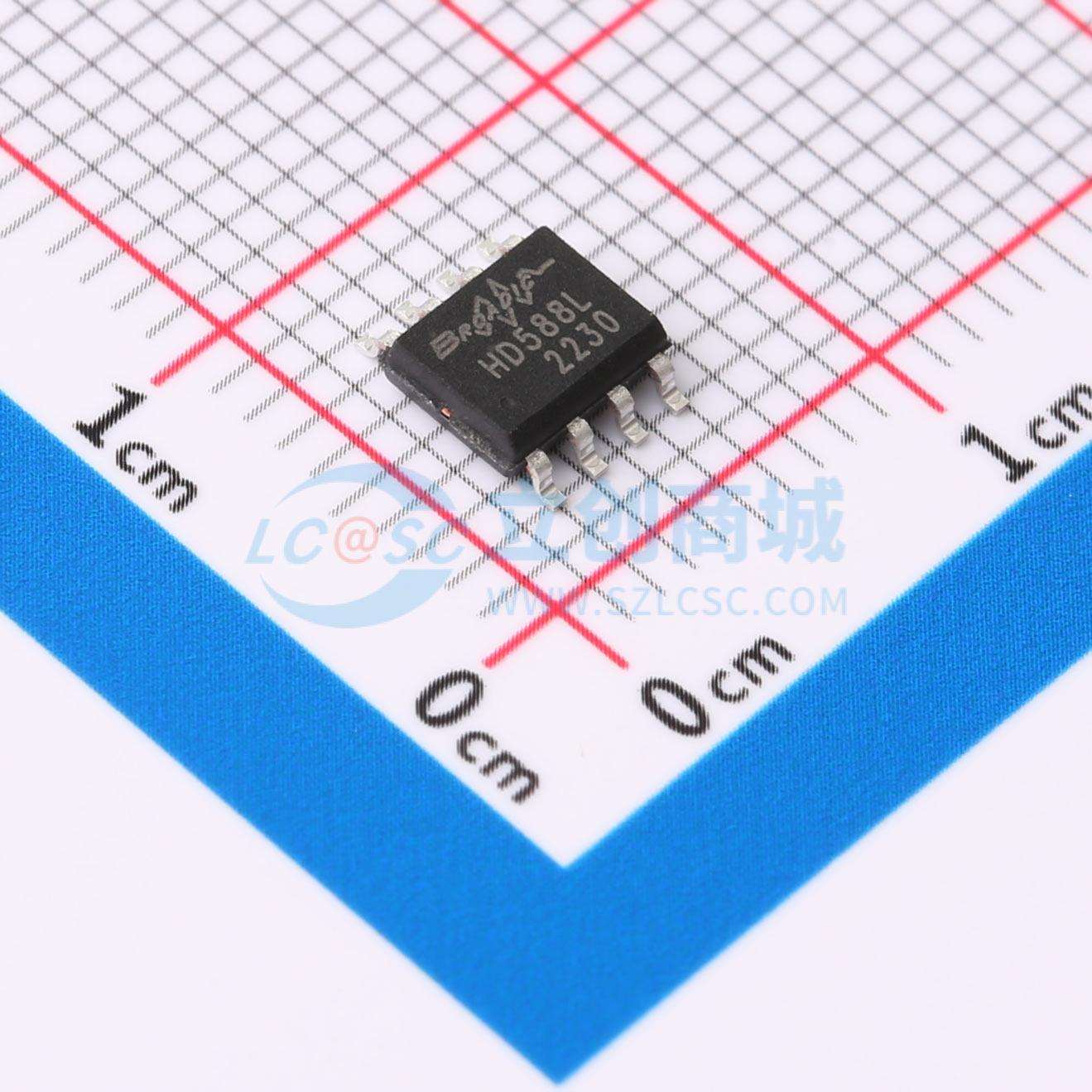

温馨提醒：图片仅供参考，商品以实物为准

HD588L

高速、失效保护RS-485收发器，具有±15KV ESD保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3V/5V、半双工、±15kVESD保护的RS-485/RS-422收发器电路，包含一路驱动器和一路接收器。
品牌名称: Broadic(展恒电子)
商品型号: HD588L
商品编号: C5124130
商品封装: SO-8
包装方式: 编带
商品毛重: 0.25656克(g)

商品参数

商品概述

HD588L 是3.3V/5V、半双工、±15kV ESD 保护的RS-485/RS-422 收发器电路，电路内部包含一路驱动器和一路接收器。 HD588L 具有增强摆率限制，有助于降低输出EMI 以及不匹配的终端连接引起的反射，实现20Mbps 的无误码数据传输。芯片接收器输入阻抗为1/8 单位负载，工作电流低于 150uA ，允许多达256个收发器挂接在总线上，实现半双工通信。所有驱动器输出提供 ±15kV 人体模式ESD 保护，采用8 脚SO 封装，工作于 -40°C 至 +125°C 温度范围。

商品特性

3.3V/5V 电源电压实现20Mbps 的高速无误码数据传输
通信端口提供±15kV 人体模式ESD 保护
150uA 工作电流，Fail-safe 功能
具有1/8 单位负载，多达256 个收发器可挂接在同一总线上
采用8 脚SO 封装

应用领域

隔离型RS-485 接口
电表
工业控制
工业电机驱动
自动HVAC 系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V；5V
	数据速率	20Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	150uA
	通讯模式	半双工
