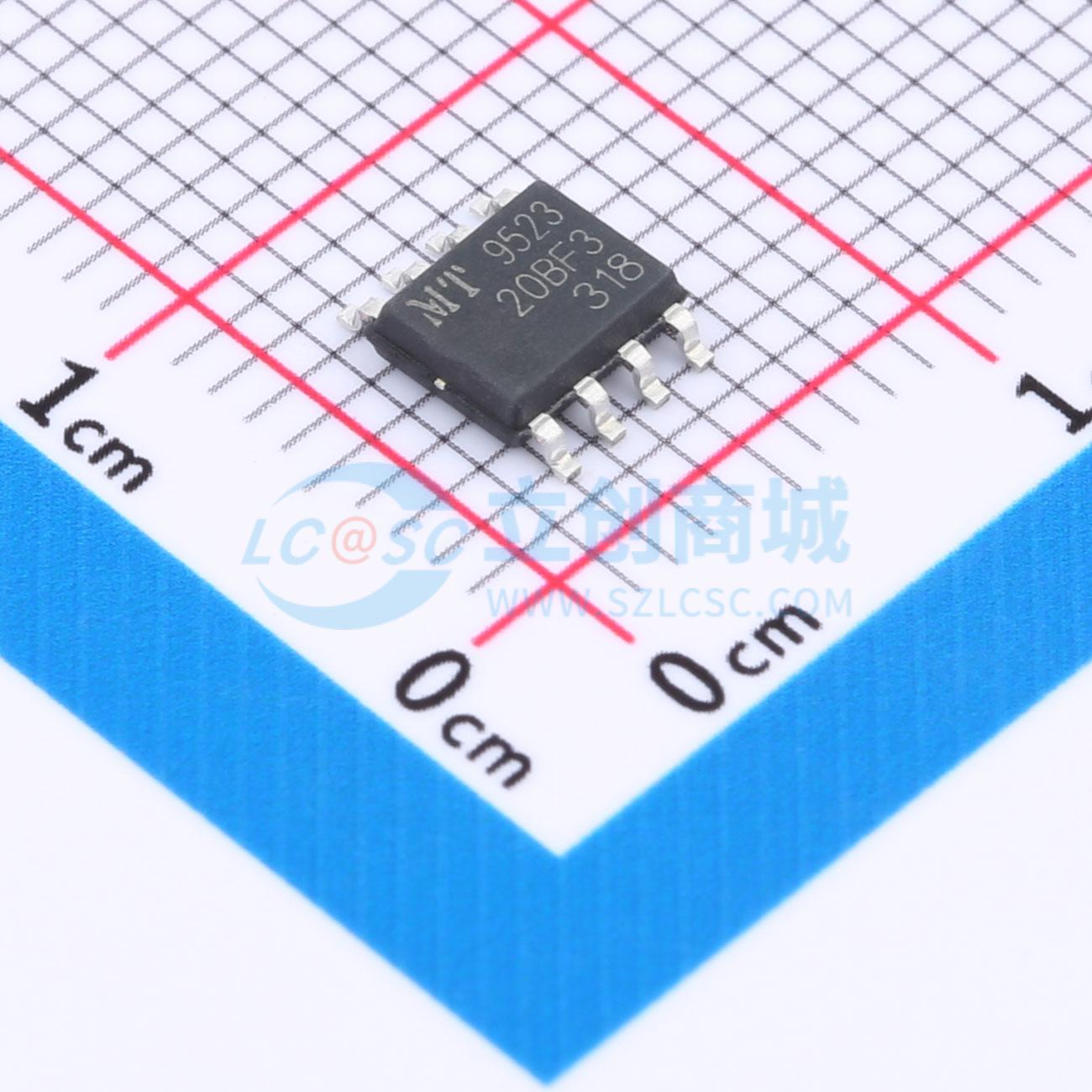

MT9523CT-20BF3

霍尔线性电流传感器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ±0.3%全温度范围内的典型线性度,内部导体电阻:1.0mΩ,250kHz 信号带宽,接近零磁滞,检测交流与直流的电流信号,
品牌名称: MagnTek(麦歌恩)
商品型号: MT9523CT-20BF3
商品编号: C5124629
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.3665克(g)

商品参数

商品概述

完全集成化设计的基于霍尔效应的隔离式线性电流传感器芯片，用于工业，商业和通信系统中的交流或直流电流检测。每颗芯片都由一个精密的，低偏移的线性霍尔电路以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为成与输入电流成比例的电压信号输出。为了有效抑制外部共模磁场，设计中使用差分电流检测技术，从而改善了在磁噪声环境中的精度。通过优化磁信噪比来提升芯片的精度。

商品特性

完全集成化设计，基于霍尔效应的隔离式线性电流传感器芯片
使用差分电流检测技术，有效抑制外部共模磁场，改善在磁噪声环境中的精度
通过优化磁信噪比提升芯片精度
基于CMOS工艺的低偏移，斩波稳定的霍尔芯片，可提供精确的比例电压，制造时精确校准
输出具有正斜率
导电路径内部电阻典型值为1.0mΩ，低耗能
导电路径端子与信号线电气隔离，可用于高端电流检测应用，无需其他昂贵隔离技术
提供SOP - 8封装，符合RoHS要求
符合AEC - Q100要求
±0.3%全温度范围内的典型线性度
快速的输出阶跃响应时间：2.2μs（典型）
250kHz信号带宽
5.0V/3.3V直流电源供电
2种输出模式可选：与电源成比例的输出、与电源无关的固定输出
-40°C ~ 150°C工作温度
电流检测范围（双向或者单向）：±5A、±10A、±15A、±20A、±25A、±30A、±40A、±50A；+10A、+20A、+30A
检测交流与直流的电流信号
极其稳定的静态输出电压
芯片自带参考端输出
接近零磁滞
安规相关认证（UL62368：US72227128 01）：隔离电压2.5kVrms 1min；工作电压450Vrms，636VDC or VPK；电气间隙4.2mm；爬电距离4.2mm

应用领域

中低功率变频器电流检测
电机相位和轨电流检测
微型光伏逆变器电流检测
充电器和转换器
电动助力转向EPS
PTC加热器
DC - DC转换器过流保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±20A
	工作电压	3.3V
	隔离电压(Vrms)	2500Vrms
	灵敏度	66mV/A

	属性	参数值
	工作温度	-40℃~+150℃
	带宽	250kHz
	电流端电阻	1mΩ
	响应时间(tr)	2.2us
	双向电流检测	支持
