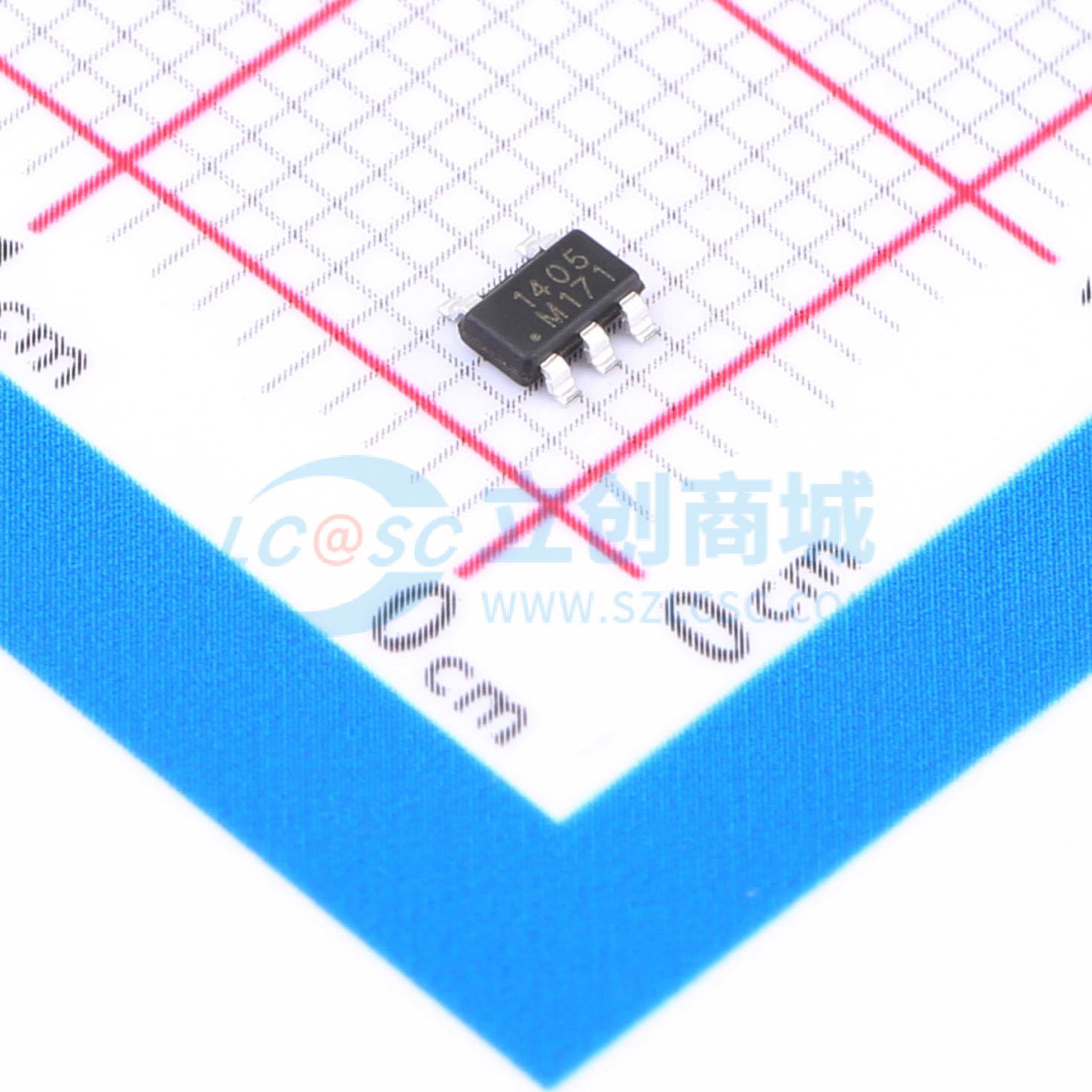

温馨提醒：图片仅供参考，商品以实物为准

KP521405LGA

40V，1A易用高性能同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP521405LGA 是一款简单易用的同步降压直流/直流转换器,能够驱动高达1A的负载电流。它具有6V至40V的宽输入范围,适用于工业领域中非稳压电源的电源调节。内部集成低导通电阻的P型高侧MOSFET和N型低侧MOSFET,省掉了外部自举电容和肖特基二极管。在内部实现了软启动和补偿电路,减少了外围元器件的数量,固定5V或3.3V的输出方式可进一步减少外围元器件数量,从而轻松实现单层PCB布局。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP521405LGA
商品编号: C5124008
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

KP52140X(A) 是一款简单易用的同步降压直流/直流转换器，能够驱动高达 1A 的负载电流。它具有 6V 至 40V 的宽输入范围，因此适用于工业领域中非稳压电源的电源调节。 KP52140X(A) 内部集成低导通电阻的 P 型高侧 MOSFET 和 N 型低侧 MOSFET，省掉了外部自举电容和肖特基二极管。在内部实现了软启动和补偿电路减少了外围元器件的数量，固定 5V 或 3.3V 的输出方式可进一步减少外围元器件数量，从而轻松实现单层 PCB 布局。 KP52140X(A) 典型开关频率为 100kHz，采用低开关速率设计适用于有 EMI 要求的应用场合。 KP52140X(A) 内置有完善的保护功能：输入过压保护 (VIN OVP)、输入欠压锁定 (UVLO)、逐周期电流限制 (OCL)、输出过压保护 (VOUT OVP)、输出欠压保护 (VOUT UVP)，和过温保护 (OTP)，以确保其在不同的工作条件下保持安全、可靠运行。

商品特性

用于条件严苛的工业应用
输入电压范围：6V~40V
1A 持续输出电流
100% 最大占空比可实现超低压降
支持预偏置输出软启动
输出过压/欠压保护
输入过压保护/欠压锁定
过温保护
±1% 输出电压精度
为家电应用优化设计
方案小巧且易于使用
集成 135mΩ N 型低侧 MOSFET
集成 270mΩ P 型高侧 MOSFET
内置补偿电路
内置软启动电路
固定 5V 输出 (KP521405, KP521405A)
固定 3.3V 输出 (KP521403, KP521403A)

应用领域

白电，小家电
电动工具
智能照明
通用宽输入电压轨

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~40V
	输出电压	5V
	输出电流	1A
	开关频率	80kHz~120kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	320uA
	开关管(内置/外置)	内置
	输出类型	固定
