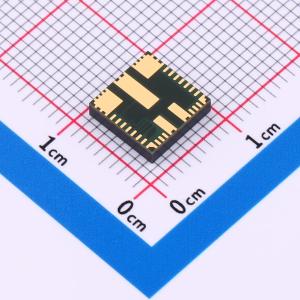

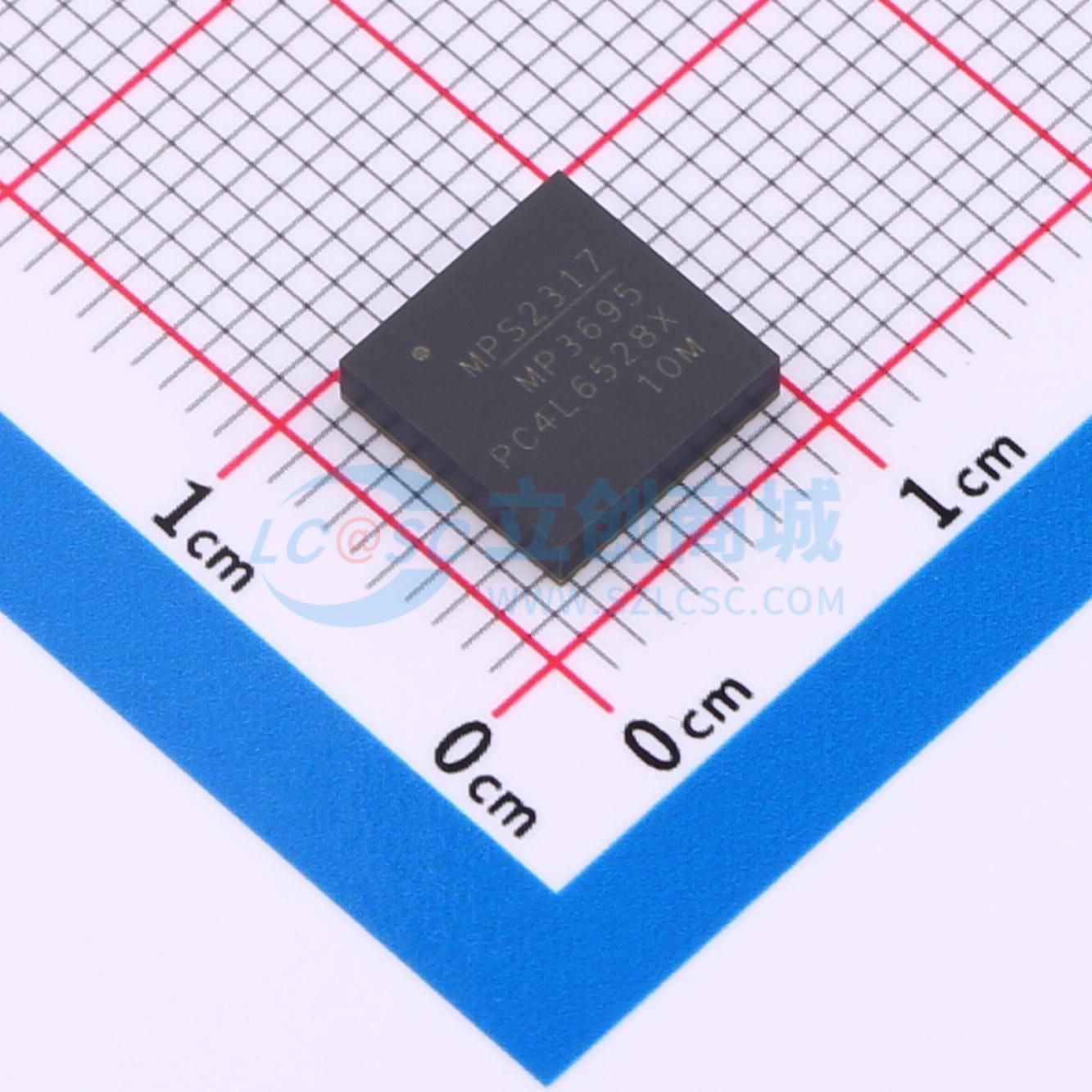

温馨提醒：图片仅供参考，商品以实物为准

MPM3695GMQ-10-0022

16V, 10A, 可扩展超薄DC/DC电源模块，带PMBus接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3695 - 10是一款可扩展、超薄、具备PMBus接口的完全集成式电源模块。它提供了一套完整的电源解决方案，在较宽的输入电压范围内，能实现高达10A的输出电流，并具备出色的负载和线性调节能力。该器件高度仅2mm，可放置在PCB背面以优化空间。它在较宽的负载范围内高效运行，且可并联使用以提供更大电流。MPS专有的多相恒定导通时间（MCOT）控制技术使MPM3695 - 10具备超快速瞬态响应和简单的环路补偿。PMBus接口可监控关键参数并实现模块可配置性。全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。MPM3695 - 10仅需少量易于获取的外部元件，采用LGA - 45（8mmx8mmx2mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM3695GMQ-10-0022
商品编号: C5124105
商品封装: LGA-45(8x8)
包装方式: 托盘
商品毛重: 0.36克(g)

商品参数

商品概述

MPM3695 - 10是一款可扩展、超薄、具备PMBus接口的完全集成式电源模块。它提供了一套完整的电源解决方案，在较宽的输入电压范围内，能实现高达10A的输出电流，并具备出色的负载和线性调节能力。该器件高度仅2mm，可放置在PCB背面以优化空间。它在较宽的负载范围内高效运行，且可并联使用以提供更大电流。 MPS专有的多相恒定导通时间（MCOT）控制技术使MPM3695 - 10具备超快速瞬态响应和简单的环路补偿。PMBus接口可监控关键参数并实现模块可配置性。全面的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPM3695 - 10仅需少量易于获取的外部元件，采用LGA - 45（8mmx8mmx2mm）封装。

商品特性

采用外部VCC偏置时，输入电压范围为3.3V至16V
采用内部VCC时，输入电压范围为4V至16V
输出电压范围为0.5V至5V
多相操作自动交错
输出电压远程感应
符合PMBus 1.3标准
遥测回读功能，包括VIN、VOUT、IOUT、温度和故障信息
可通过PMBus接口进行配置：
- 输出电压、软启动时间
- 过流、过温、过压、欠压和欠压锁定限值
- PWM模式和开关频率
采用LGA - 45（8mmx8mmx2mm）封装

应用领域

电信和网络系统
工业设备
服务器和计算机
FPGA和ASIC电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	4V~16V
	输出电压精度	±5‰
	输出电压(Vout)	500mV~5V
	输出电流(最大值)	10.5A

	属性	参数值
	开关频率	800kHz
	特性	过压保护；欠压保护；过流保护；过热保护
	长度	8mm
	宽度	8mm
	高度	2mm
	工作温度	-40℃~+125℃
