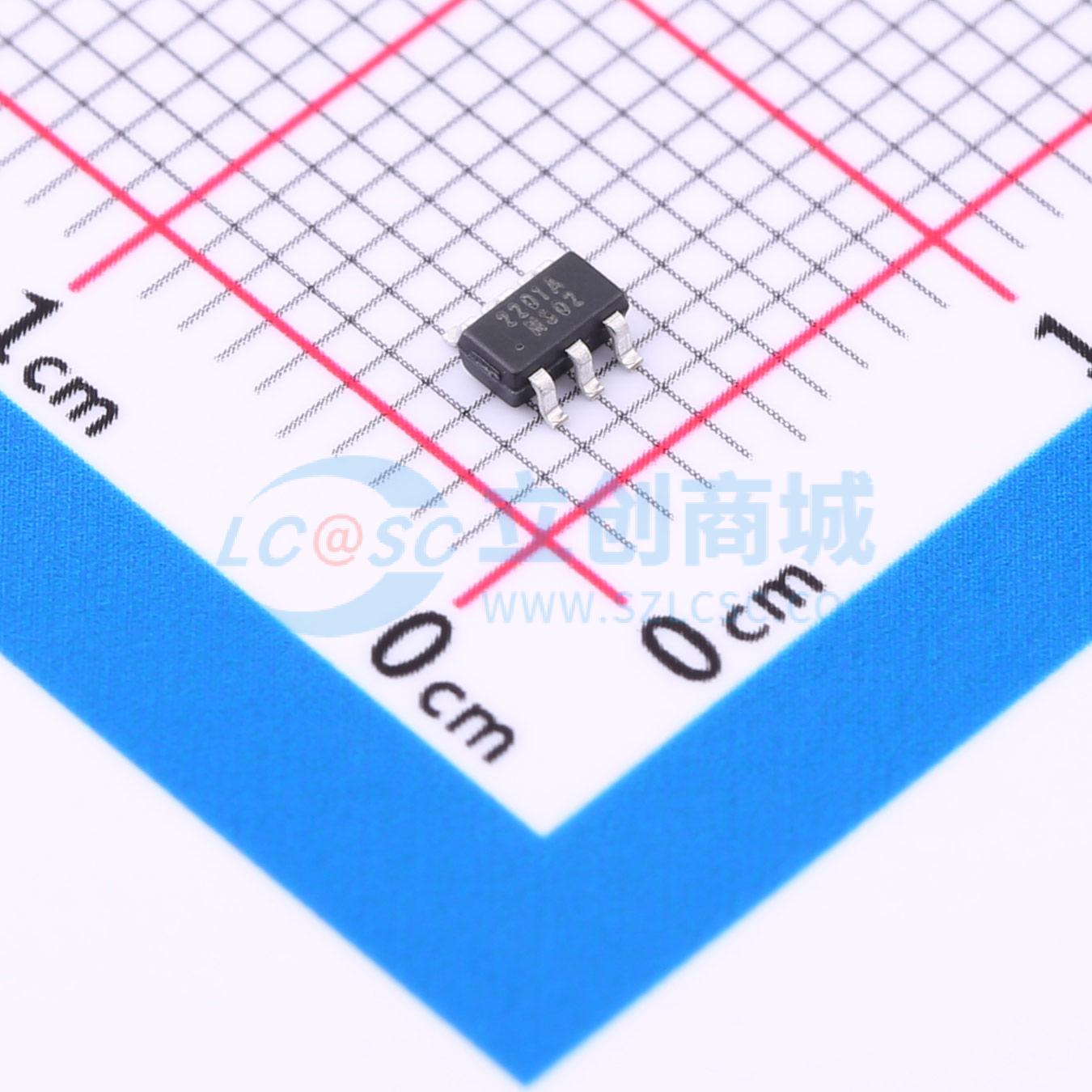

温馨提醒：图片仅供参考，商品以实物为准
KP522201ALGA
4.5V至17V输入、2A输出、600kHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP522201A是一款4.5V至17V输入、2A输出、600kHz同步降压转换器。采用SOT23-6封装,支持2A持续输出电流,输出电压范围为0.768V至7V。集成135mΩ和70mΩ的MOSFET开关管,具有低静态工作电流和完善的保护功能。
- 商品型号
- KP522201ALGA
- 商品编号
- C5124009
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 768mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
KP522201A/08A 是一种简单易用、高效集成的同步降压转换器。它具有 4.5V 到 17V 的宽输入电压范围，非常适合于 12V 和 15V 等各种常见的输入电压轨。它支持高达 2A 的持续输出电流，输出电压范围为 0.768V 至 7V。 KP522201A 轻载工作在脉冲频率调制模式 (PFM)下以维持高轻载效率；KP522208A 工作在强制脉宽调制模式 (FPWM) 下以实现全负载电流下固定的开关频率和低输出纹波。 KP522201A/08A 集成了完善的保护功能，包括输入欠压保护 (UVLO) ，逐周期谷底限流保护(OCL)，输出欠压打嗝保护 (UVP)，输出过压保护(OVP) 和过温保护 (OTP)，以确保其在不同的工作条件下保持安全、可靠运行。 KP522201A/08A 采用小尺寸的 SOT23-6 封装，工作结温范围为 -40°C 到 125°C。
商品特性
- 宽输入电压范围：4.5V to 17V
- 输出电压范围：0.768V to 7V
- 支持 2A 持续输出电流
- 电感电流连续模式下 600kHz 的开关频率
- 集成 135mΩ 和 70mΩ 的 MOSFET 开关管
- 低静态工作电流：190μA (无开关动作，典型值)
- 低关断电流：2.5μA (典型值)
- 采用恒定导通时间控制实现超快速的动态响应
- 两种轻载工作模式：
- KP522201A：脉冲频率调制模式 (PFM)
- KP522208A：强制脉宽调制模式 (FPWM)
- 高参考电压精度：0.768V±1.5%@25°C
- 集成完善的保护功能：
- 精确的使能控制和可调欠压锁定功能
- 内部 1ms 软启动时间，避免过冲电压和电流
- 逐周期谷底限流保护 (OCL)
- 非闭锁的输入欠压保护 (UVLO)、输出欠压保护 (UVP)、输出过压保护 (OVP) 和过温保护 (OTP)
- 紧凑的解决方案尺寸：
- 支持使用 MLCC 陶瓷电容，且支持低输出电容数量
- 无需外部补偿
- 小封装类型：SOT23-6
应用领域
- 机顶盒
- 数字电视家庭网络设备
- 安防监控设备
- 智能音响
- 电子 POS 机
- 其他通用电源用途
