温馨提醒：图片仅供参考，商品以实物为准

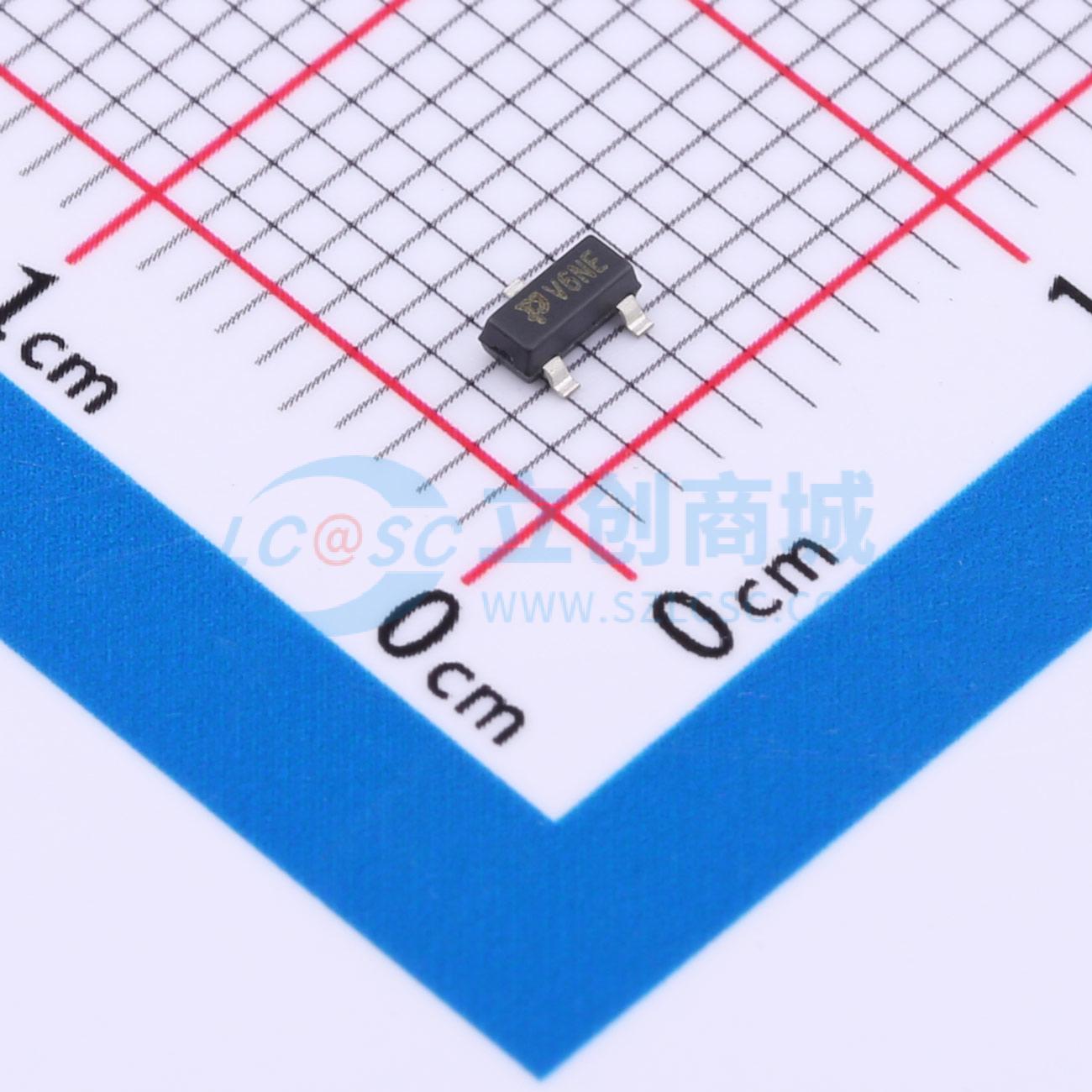

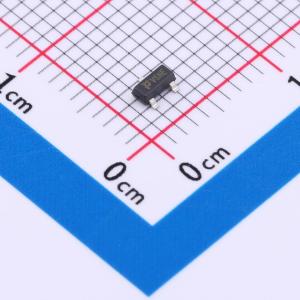

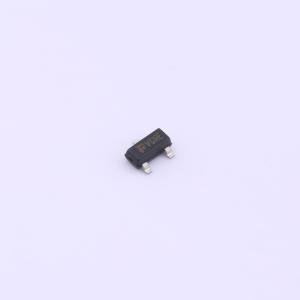

AO3420
20V 6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AO3420
- 商品编号
- C5122002
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 21mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 7.7nC@4.5V | |
| 输入电容(Ciss) | 574pF | |
| 反向传输电容(Crss) | 60pF | |
| 输出电容(Coss) | 70pF |
商品特性
- VDS = 20V,ID = 6A
- RDS(ON)< 23 m Ω(在 VGS = 2.5 V 时)
- RDS(ON) < 35 m Ω(在 VGS = 4.5 V 时)
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备的电池管理
- 逻辑电平转换
