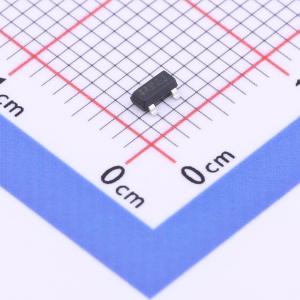

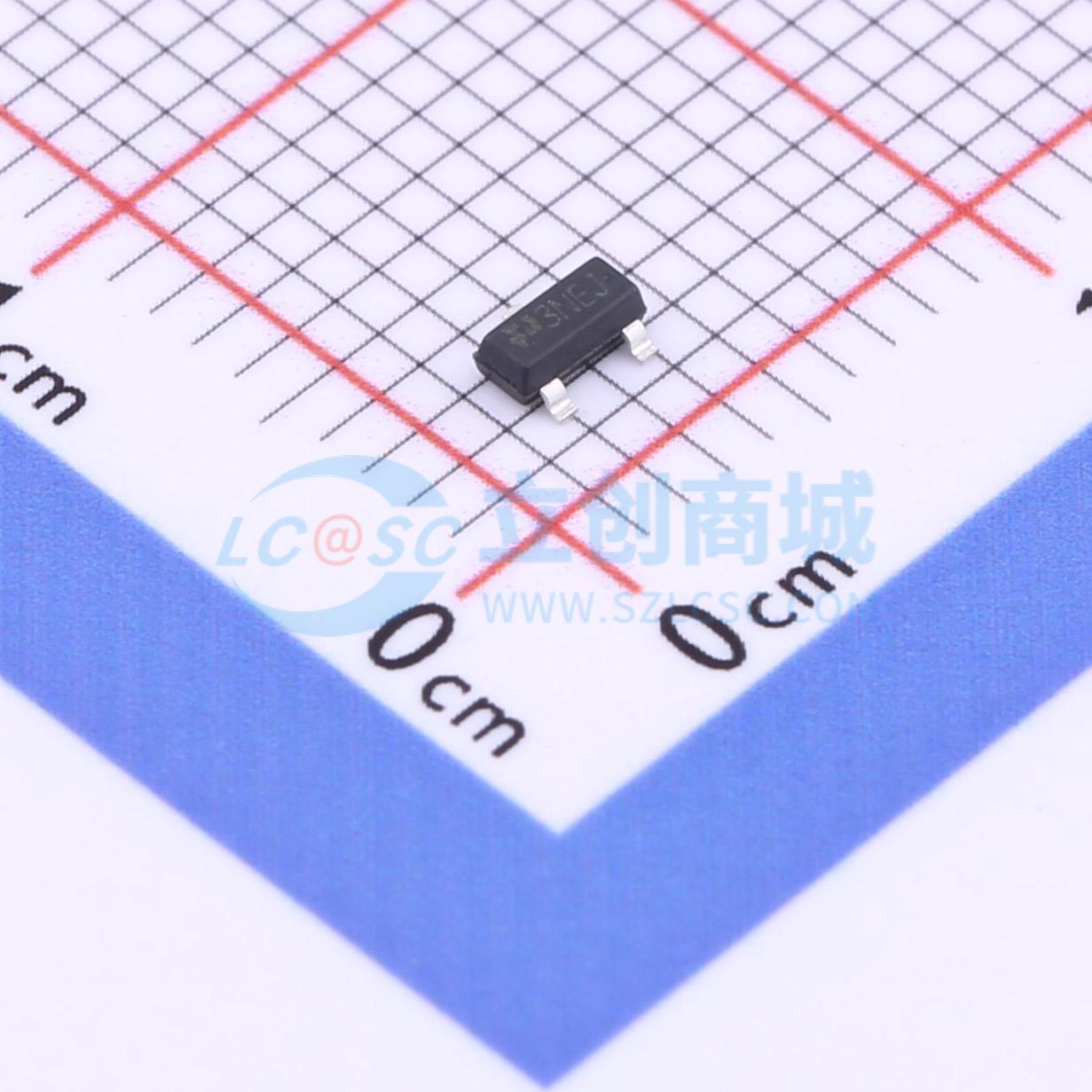

DMN10H220L
耐压:100V 电流:3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 100V, ID = 3.5A。 RDS(ON) < 130mΩ @ VGS = 10V (96mΩ Typ)。 RDS(ON) < 180mΩ @ VGS = 4.5V (140mΩ Typ)。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DMN10H220L
- 商品编号
- C5122013
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3.5A | |
| 导通电阻(RDS(on)) | 180mΩ@4.5V,1A | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 650pF@50V | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 24pF |
商品特性
- VDS = -30V，ID = -4.2A
- 当VGS = -2.5V时，RDS(ON) < 90mΩ
- 当VGS = -4.5V时，RDS(ON) < 75mΩ
- 当VGS = -10V时，RDS(ON) < 55mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备的电池管理
- 逻辑电平转换
