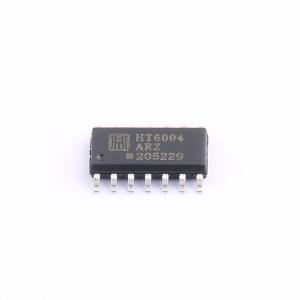

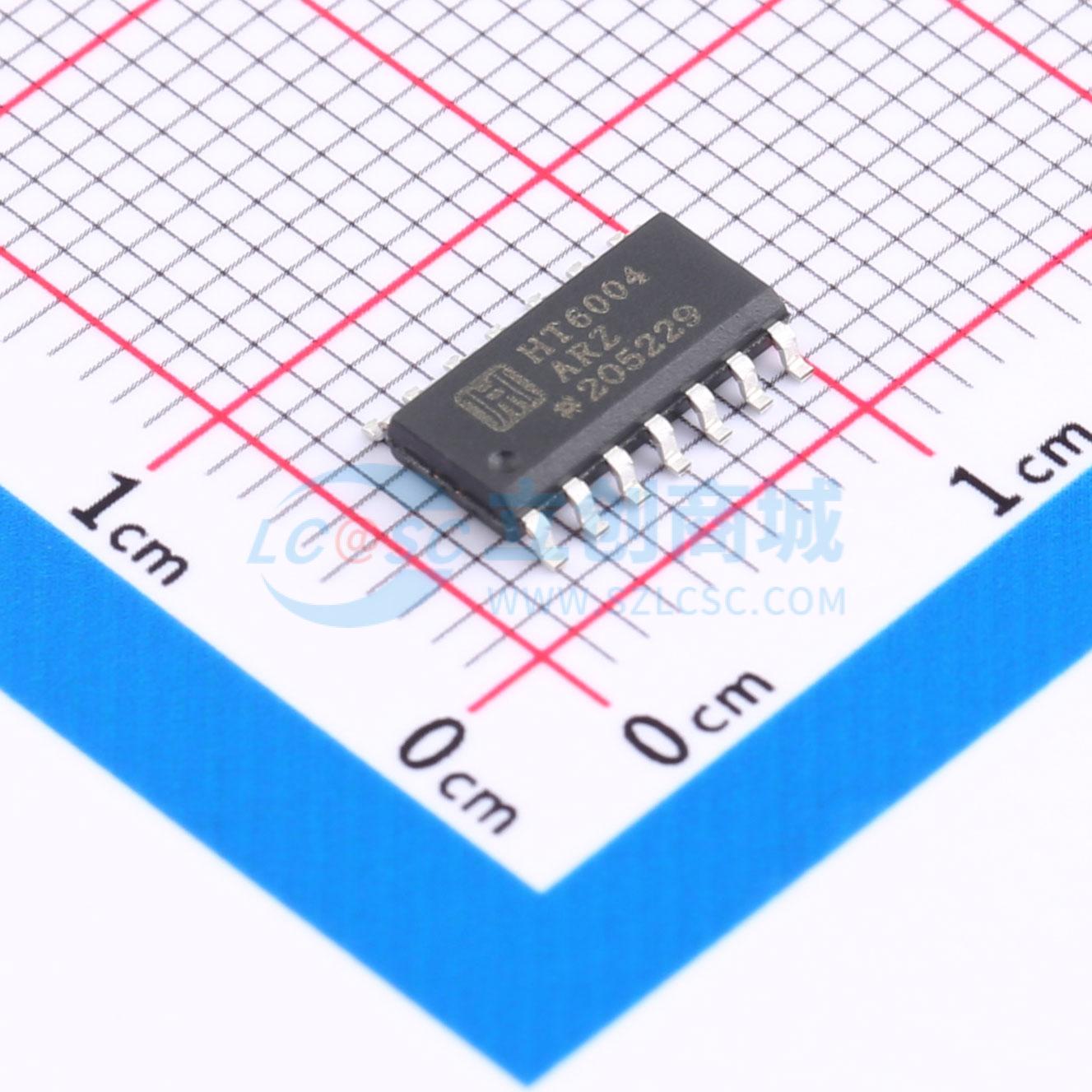

HT6004ARZ
带射频滤波器的1MHz CMOS轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 3mv，1MHz，低功率运算放大器支持轨对轨输入和输出
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT6004ARZ
- 商品编号
- C5121369
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~6V | |
| 双电源(Vee~Vcc) | -3V~-900mV；900mV~3V |
商品概述
HT600X 系列具有 1MHz 的高增益带宽积、0.8V/μs 的压摆率，在 5V 电压下每个放大器的静态电流为 75μA。HT600X 系列旨在为低电压、低噪声系统提供最佳性能。它们能在重载情况下实现轨到轨输出摆幅。输入共模电压范围包含地，HT600X 系列的最大输入失调电压为 3.5mV。其规格适用于 -40~125℃ 的扩展工业温度范围。工作电压范围为 1.8V 至 6V。
商品特性
- 单电源供电，电压范围为 +1.8V~+6V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 静态电流：每个放大器 75μA（典型值）
- 内置 RF 抗 EMI 滤波器
- 工作温度：-40℃~+125℃
- 小封装
应用领域
- ASIC 输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器
- 便携式系统
