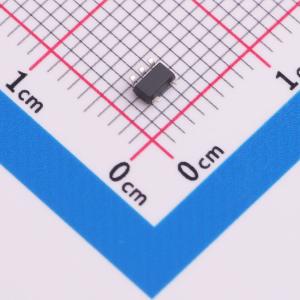

温馨提醒：图片仅供参考，商品以实物为准
TP2261-TR
36V、3.5MHz、15V/μs运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP226X系列放大器是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，在每个放大器仅消耗典型值700μA静态电流的情况下，实现了出色的交流性能，带宽达3.5MHz，压摆率为15V/μs，且失真较低。输入共模电压范围扩展至V–，输出摆幅可达轨到轨
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2261-TR
- 商品编号
- C5120976
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V |
商品概述
TP226X系列放大器是最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它们采用了专有和专利设计技术，在每放大器仅汲取典型值700μA的静态电流的情况下，实现了出色的交流性能，带宽达3.5MHz，压摆率为15V/μs，且失真低。输入共模电压范围可扩展至V–，输出摆幅为轨到轨。TP226X系列可作为许多市售运算放大器的直接替换产品，以降低功耗并改善输入/输出范围和性能。 这些特性的组合使TP226X成为工业控制、电机控制、便携式音频放大、音频端口和其他消费音频应用的理想选择。
商品特性
- 电源电压：3V至36V
- 低电源电流：每通道最大1000μA
- 差分输入电压范围可达电源轨，可作为比较器使用
- 输入轨至 -Vs，轨到轨输出
- 快速响应：3.5MHz带宽，15V/μs压摆率，100ns过载恢复时间
- 低失调电压：25℃时最大±2mV，-40℃至85℃时最大±2.5mV，-40℃至125℃时最大±3mV
- 极低的总谐波失真加噪声（THD + N）：增益 = 1、1kHz时为0.0005%
- 出色的电磁干扰抑制比（EMIRR）：900MHz时为60dB
- 2KV人体模型（HBM）、1KV带电器件模型（CDM）、150mA闩锁电流
- 工作温度范围：-40℃至125℃
应用领域
- 传感器接口
- 电机控制
- 工业控制
- 音频
