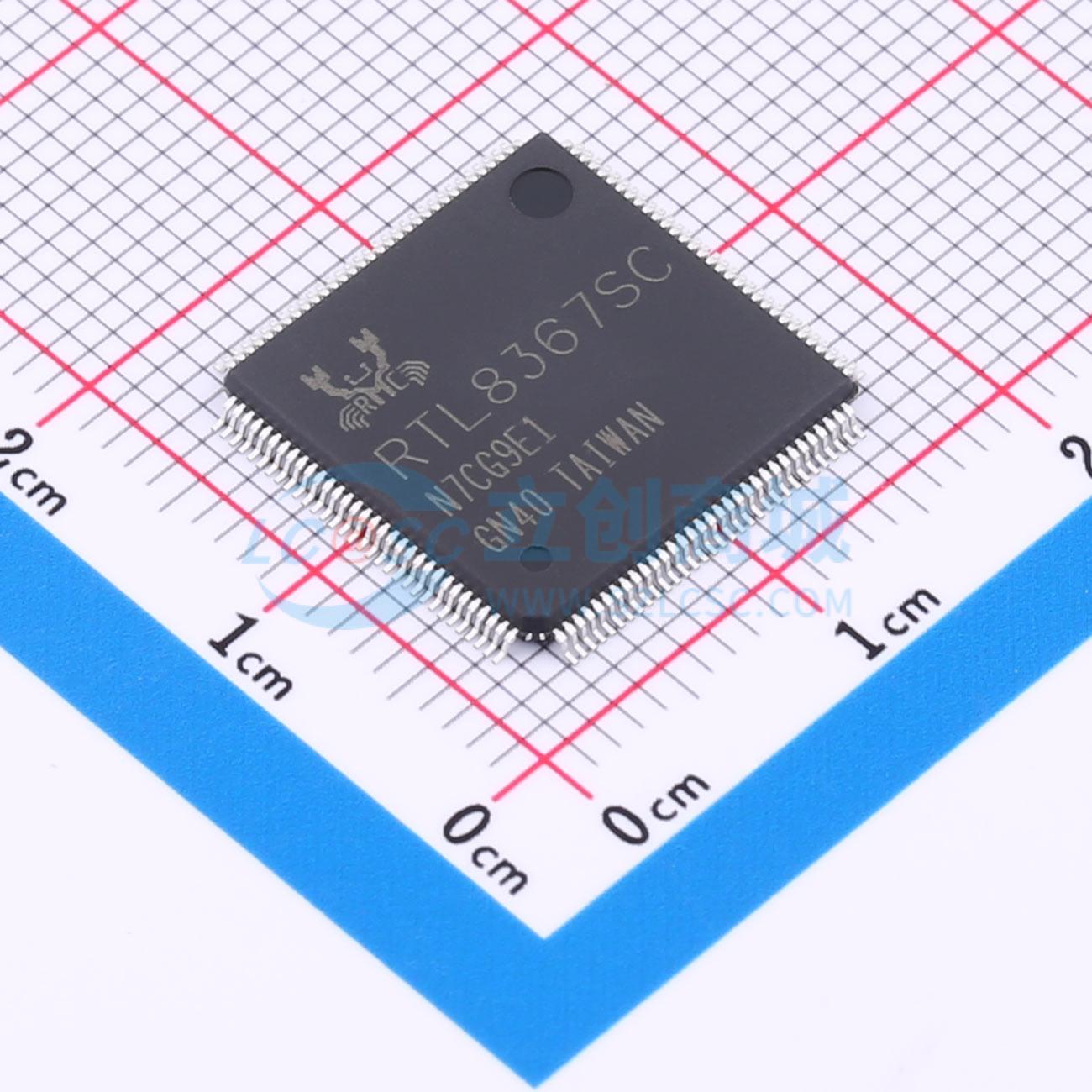

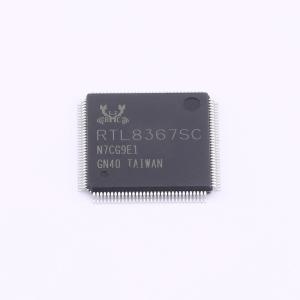

RTL8367SC-CG
5+2端口10/100/1000M二层管理交换控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单芯片5+2端口10/100/1000M非阻塞交换架构，支持VLAN、QoS、ACL等功能。
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTL8367SC-CG
- 商品编号
- C5121505
- 商品封装
- LQFP-128-EP
- 包装方式
- 托盘
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 类型 | - | |
| 端口数量 | 7 | |
| MAC接口 | SGMII；HSGMII | |
| 以太网速率标准 | 1000BASE-T；10BASE-T；100BASE-TX |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbit/s；100Mbit/s；1Gbit/s | |
| 工作电压 | - | |
| 功耗 | - | |
| 工作温度 | - | |
| 功能特性 | 低功耗模式；可编程LED指示；电缆诊断 |
商品特性
- 单芯片5 + 2端口10/100/1000M无阻塞交换架构
- 嵌入式5端口10/100/1000Base - T PHY
- 每个端口支持全双工10/100/1000M连接（半双工仅支持10/100M模式）
- 额外接口（扩展GMAC1和扩展GMAC2）支持：
- 高速SGMII（3.125GHz）接口
- SGMII（1.25GHz）接口
- 支持IEEE 802.3x流量控制和背压的全双工和半双工操作
- 支持9216字节巨型数据包长度线速转发
- 瑞昱电缆测试（RTCT）功能
- 支持96条ACL规则：
- 搜索键支持物理端口、二层、三层和四层信息
- 操作包括镜像、重定向、丢弃、优先级调整、流量监管、CVLAN决策、SVLAN分配、GPIO控制、强制输出标签格式、中断和日志计数器
- 支持五种用户定义的ACL规则格式用于96条ACL规则：
- 可选的每个端口ACL功能启用/禁用
- 可选设置ACL不匹配时每个端口的操作
- 支持IEEE 802.1Q VLAN
- 支持4K个VLAN和32个额外增强型VLAN
- 支持每个VLAN中的无标签定义
- 支持VLAN监管和VLAN转发决策：
- 基于端口、基于标签和基于协议的VLAN
- 最多4条基于协议的VLAN条目
- 每个端口和每个VLAN的出口VLAN标记和去标记
- 支持IVL、SVL和IVL/SVL
- 2K条目MAC地址表，采用4路哈希算法
- 最多2K条目二层/三层过滤数据库
- 每个端口的MAC学习限制
- 基于系统的MAC学习限制
- 支持生成树端口行为配置：
- IEEE 802.1w快速生成树
- IEEE 802.1s多生成树，最多16个生成树实例
- 支持IEEE 802.1x访问控制协议：
- 基于端口的访问控制
- 基于MAC的访问控制
- 访客VLAN
- 支持自动防范拒绝服务攻击
- 支持硬件IGMP/MLD侦听：
- IGMPv1/v2/v3和MLD v1/v2
- 支持快速离开
- 静态路由器端口配置
- 动态路由器端口学习和老化
- 支持服务质量（QoS）
- 支持每个端口的输入带宽控制：
- 基于IEEE 802.1p/Q优先级定义、物理端口、IP DSCP字段、ACL定义、基于VLAN的优先级、基于MAC的优先级和基于SVLAN的优先级进行流量分类
- 每个端口有八个优先级队列：
- 每个队列的流量控制
- 最小 - 最大调度
- 严格优先级和加权公平队列（WFQ）以提供最小带宽
- 一个漏桶来限制每个队列的平均数据包速率
- 支持速率限制（32个共享计量器，粒度为8kbps或每秒数据包配置）
- 支持RFC MIB计数器：
- MIB - II（RFC 1213）
- 类以太网MIB（RFC 3635）
- 接口组MIB（RFC 2863）
- RMON（RFC 2819）
- 桥接MIB（RFC 1493）
- 桥接MIB扩展（RFC 2674）
- 支持堆叠VLAN和端口隔离，带有八个增强型过滤数据库
- 支持IEEE 802.1ad堆叠VLAN
- 支持64个SVLAN
- 支持32个二层/IPv4组播映射到SVLAN
- 支持基于MAC的1:N VLAN
- 支持两个IEEE 802.3ad链路聚合端口组
- 支持端口镜像功能，一个监控端口对应多个镜像端口
- 支持OAM和EEE LLDP（节能以太网链路层发现协议）
- 支持环路检测
- 安全过滤：
- 禁用每个端口的学习
- 禁用每个端口的学习表老化
- 丢弃每个端口的未知目的地址数据包
- 广播/组播/未知目的地址风暴控制可保护系统免受黑客攻击
- 支持IEEE 802.3az节能以太网（EEE）
- 支持瑞昱绿色以太网功能：
- 链路连接时电缆长度节能
- 链路断开时节能
- 支持一个中断输出到外部CPU进行通知
- 每个端口支持3个LED输出
- 管理接口支持：
- EEPROM SMI从接口
- 媒体独立接口管理（MIIM）
- SPI从接口
- 支持32K字节的EEPROM空间用于配置
