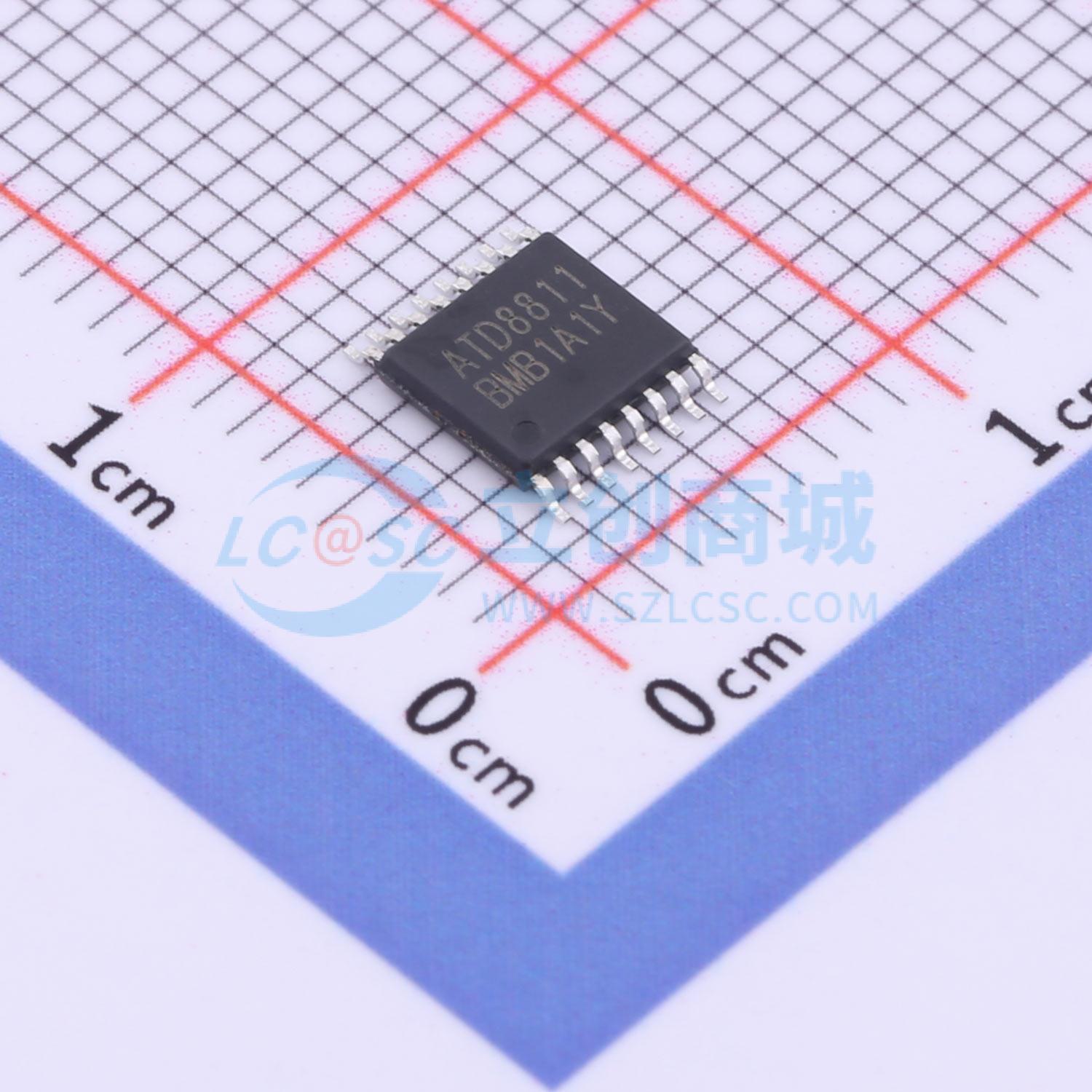

ATD8811TPH
ATD8811TPH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ATD8811为玩具、打印机和其它电机一体化应用提供一种集成的双通道电机驱动方案。ATD8811有两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。 每一个H桥的功率输出级由N通道功率MOSFET组成，叫作H桥驱动器。
- 品牌名称
- 杭州中科微
- 商品型号
- ATD8811TPH
- 商品编号
- C5120770
- 商品封装
- HTSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 2.7V~12V | |
| 输出电流 | 1.2A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 导通电阻 | 650mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
ATD8811为玩具、打印机和其它电机一体化应用提供一种集成的双通道电机驱动方案。ATD8811有两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。 每一个H桥的功率输出级由N通道功率MOSFET组成，叫作H桥驱动器。每个桥包含整流电路和限流电路。 内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障检测输出管脚。 ATD8811提供带有裸露焊盘的ETSSOP16封装，能有效改善散热性能，是无铅产品，符合环保标准。
商品特性
- 双通道H桥电机驱动器
- 驱动两个直流有刷电机或者一个步进电机
- 低RDS(ON)电阻，650mΩ(HS + LS)
- 1.5A驱动输出
- 宽电压供电，2.7V - 15V
- 简单控制接口选项
- ATD8811 - 4路PWM接口
- ATD8811E - 2路PWM接口
- ATD8811P - 4路独立PWM接口
- 过温关断电路
- 短路保护
- 欠压锁定保护
应用领域
- 锂电池供电玩具
- POS打印机
- 安防相机
- 办公自动化设备
- 游戏机
- 机器人
