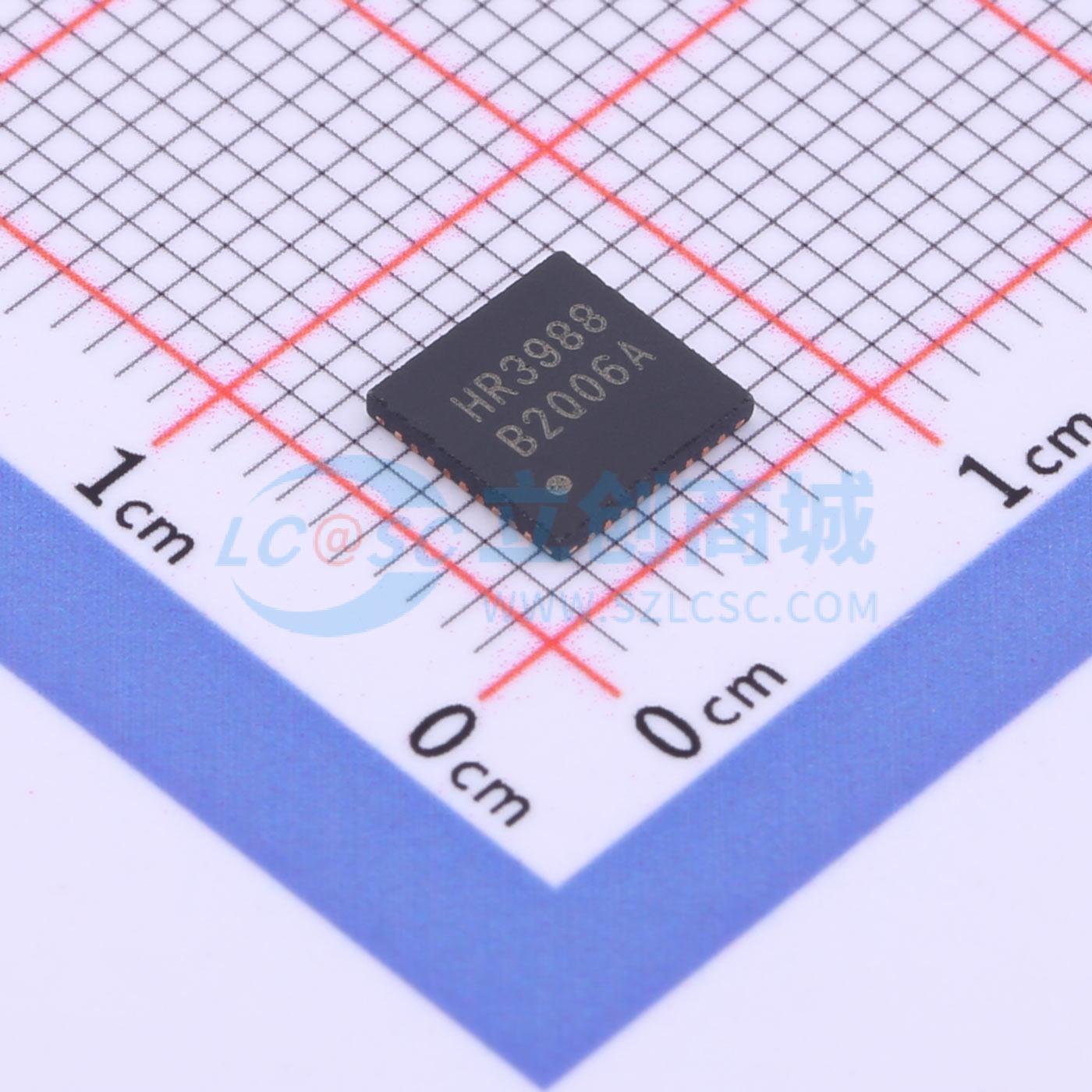

温馨提醒：图片仅供参考，商品以实物为准
HR3988SQER
HR3988SQER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HR3988是一款四路DMOS全桥驱动芯片，能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。其内部集成了固定关闭时间的PWM电流调节器和2位非线性数模转换器，支持步进电机的全步、半步、1/4步控制，或直流电机的正向、反向、滑行模式控制。
- 品牌名称
- 嘉兴禾润
- 商品型号
- HR3988SQER
- 商品编号
- C5120771
- 商品封装
- QFN-36
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 输出电流 | - | |
| H桥数量 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1；4 | |
| 集成开关 | - | |
| 工作温度 | - |
商品概述
HR3988是一款四路DMOS全桥驱动芯片，能够驱动多达2个步进电机或4个直流电机。每个全桥输出额定值高达36V, 1.2 A。其内部集成了固定关闭时间的PWM电流调节器和2位非线性数模转换器，支持步进电机的全步、半步、1/4步控制，或直流电机的正向、反向、滑行模式控制。其PWM电流调节器采用的混合衰减模式可有效降低电机的可闻噪声，增加步进精度，并减小功耗。 在PWM工作模式下，内置的同步整流控制电路能够有效减小电路功耗。 该芯片还具有过热关断、欠压锁定以及过流保护等保护功能，且无需特定的上电时序。 HR3988提供EV和JP两种贴片封装，并都带有裸露散热焊盘，能有效改善散热性能。EV是QFN36（6mm×6mm），JP是TQFP48（7mm×7mm）。两种封装为无铅封装，引框采用100%无锡电镀。
商品特性
- 36V额定输出能力
- 4路全桥
- 可驱动2个步进电机
- 大电流输出
- 兼容3.3和5V逻辑电平
- 同步整流
- 欠压锁定(UVLO)保护电路
- 过热关断保护电路
- 过流保护电路
