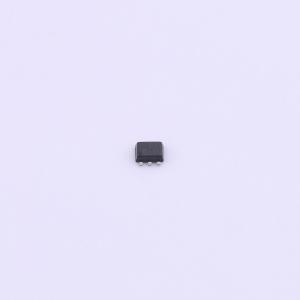

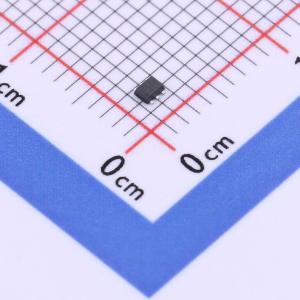

温馨提醒：图片仅供参考，商品以实物为准

SK6637

17V 3A 800KHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SK6637是一款高频率、同步整流、3A连续输出电流、降压型开关模式转换器,内置功率MOSFET。它提供了一个非常紧凑的解决方案,能够在宽输入电压范围内提供3A连续输出电流,具有优秀的负载和线路调节性能。ECOT模式控制提供快速瞬态响应和易于环路设计,以及非常紧密的输出调节。
品牌名称: suntek(洺太电子)
商品型号: SK6637
商品编号: C5120330
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.024克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SK6637是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内提供3A的连续输出电流，具有出色的负载和线性调节能力。ECOT控制操作可实现非常快速的瞬态响应、轻松的环路设计以及严格的输出调节。SK6637仅需少量现成的外部组件，采用节省空间的SOT563封装。

商品特性

4.5V至17V宽工作输入范围
3A连续输出电流
800KHz开关频率
具有快速瞬态响应的ECOT模式控制
内置过流保护
内置过压保护
连续导通模式（CCM）
内部软启动
63mΩ/36mΩ低RDS(ON)内部功率MOSFET
输出可从0.805V调节
具有打嗝模式的短路保护
集成内部补偿
热关断
采用SOT563封装
-40℃至+85℃温度范围

应用领域

数字机顶盒（STB）
平板电脑（Pad）
平板电视和显示器
Wi-Fi路由器/接入点（AP）
数字视频录像机（DVR）
便携式媒体播放器（PMP）
电缆调制解调器/XDSL通用设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	805mV~5V
	输出电流	3A
	开关频率	800kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
