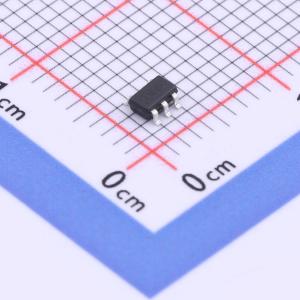

温馨提醒：图片仅供参考，商品以实物为准
SUL6001S5-12
低噪声、高电源抑制比、单通道、500mA/1A 超低压差线性稳压器（LDO）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LDO Low Noise High PSRR 1 Ch 500mA Ultra Low Dropout LDO
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SUL6001S5-12
- 商品编号
- C5120346
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 85dB@(1kHz) | |
| 压差 | 210mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 85uA | |
| 噪声 | 10uVrms | |
| 特性 | 过热保护；短路保护；软启动；欠压锁定；带使能；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SUL6001系列是一款基于CMOS的正低压差线性稳压器（LDO），提供500 mA/1.0 A的输出电流，具有高电源抑制比（PSRR）、高输出电压精度、低噪声和低电源电流的特点。 它由一个电压基准、一个误差放大器和一个用于设置输出电压的电阻分压器组成。此外，它还具备欠压锁定（UVLO）、过流/短路保护电路和过温关断电路。 SUL6001的典型压差电压为95mV（DFN1216 - 8封装，输出电流Iout = 1A，输出电压Vout = 3.3V）和156mV（DFN1216 - 8封装，输出电流Iout = 1A，输出电压Vout = 1.8V），并具备芯片使能功能（EN），有助于延长电池使用寿命。 出色的纹波抑制能力、负载瞬态和线性瞬态响应，使其非常适合作为移动通信设备或低光照条件下相机模块的电源。它还能在满载条件下启动，适用于恶劣的系统环境。 对于DFN1216 - 8封装版本的SUL6001系列LDO，可通过将LCON引脚设置为“H”或“L”来选择1.0A或500mA的输出电流限制。
商品特性
- 电源电流（无负载）：85μA（典型值）
- 电源电流（待机）：0.1μA（典型值）
- 压差电压：95mV（DFN1216 - 8封装，输出电流Iout = 1A，输出电压Vout = 3.3V，典型值）
- 高电源抑制比：85dB @ 1kHz
- 输出噪声：10μVrms（10 - 100kHz，输出电压设置为0.85V，典型值）
- 线性调整率：0.01%/V
- 固定模式电压范围：0.85V至4.3V，步长为0.05V
- 可调模式电压范围：0.85V至4.6V
- 内置短路电流保护限制：120mA（LCON = 'H'，1.0A，典型值）
- 内置峰值电流保护限制：1.7A（LCON = 'H'，1.0A，典型值）
- 过温保护及自动恢复功能
- 内置软启动和浪涌电流限制
- 掉电时的快速自动放电功能
应用领域
- 便携式设备、平板电脑和智能手机
- 相机、录像机和汽车行车记录仪
- 低光照和低噪声相机应用
- 通信和基础设施
- 增强现实（AR）或虚拟现实（VR）应用
