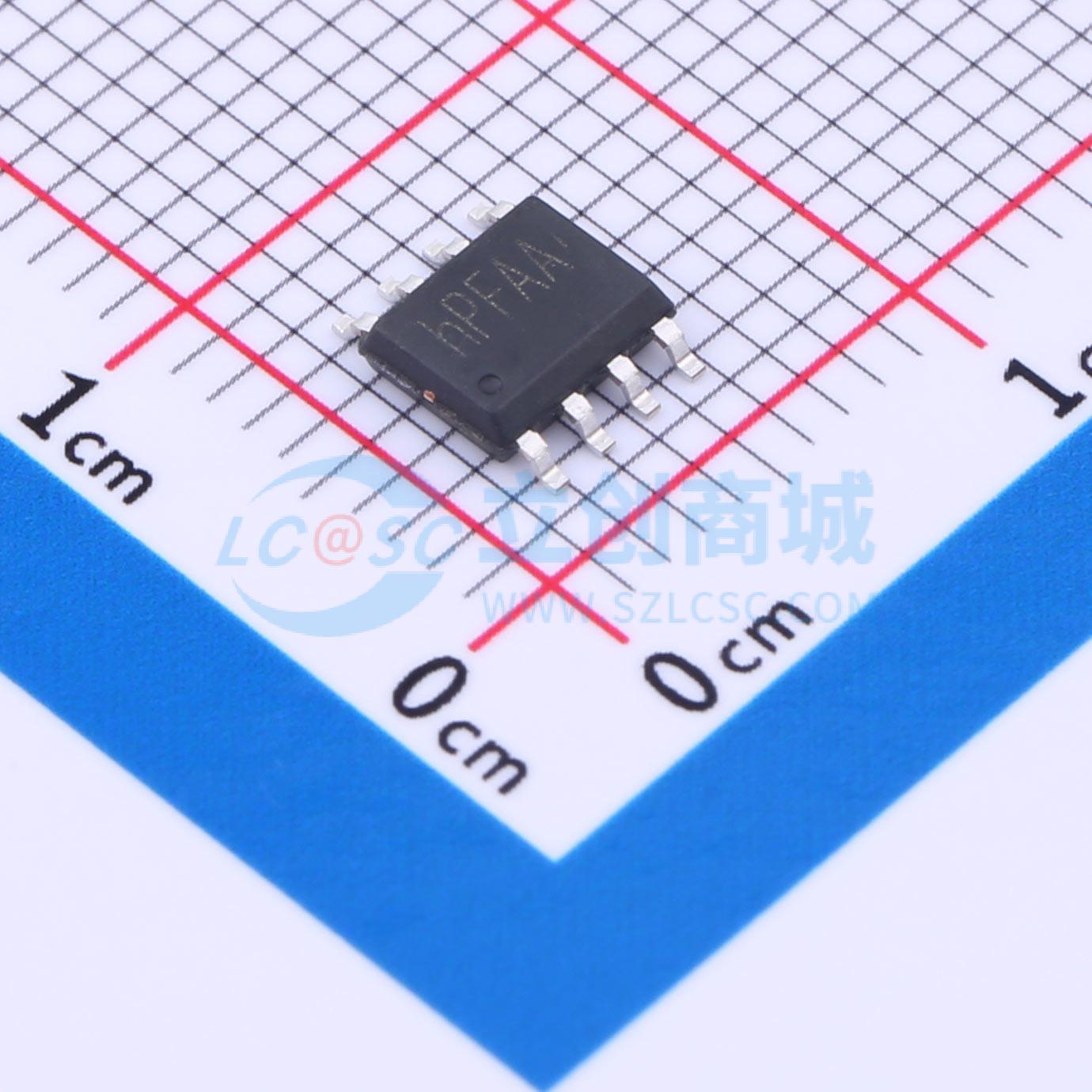

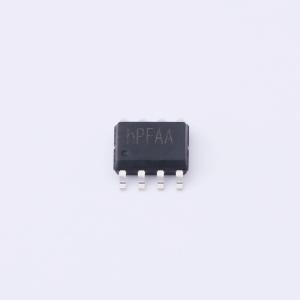

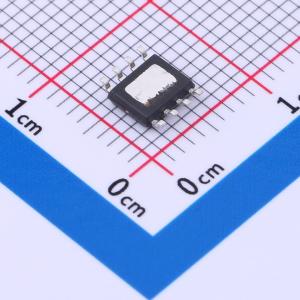

SK6690DP8

38V 3A 500KHz 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SK6690是一款高频率、同步整流、降压模式转换器,具有内部功率MOSFET。它提供宽输入电压范围（4.5V至38V）和3A连续输出电流,支持多种频率和反馈版本。该器件具有快速瞬态响应、内置过流保护、内置过压保护、PSM模式轻载高效、内部软启动等功能,适用于汽车系统、网络终端设备、安全监控摄像头、打印机系统、工业电源系统和分布式电源系统。
品牌名称: suntek(洺太电子)
商品型号: SK6690DP8
商品编号: C5120331
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

SK6690是一款高频、同步整流降压开关模式转换器，内置功率MOSFET。SK6690提供不同的频率和反馈（FB）版本，可根据不同应用进行选择。它能在宽输入电源范围内提供3A连续输出电流，提供非常紧凑的解决方案，具有出色的负载和线性调节能力。ECOT PSM控制操作可实现非常快速的瞬态响应、轻松的环路设计以及非常严格的输出调节。SK6690仅需少量易于获取的外部组件，采用ESOP8封装。

商品特性

4.5V至38V宽工作输入范围
3A连续输出电流
500K开关频率
具有快速瞬态响应的ECOT模式控制
内置过流限制
内置过压保护
轻载高效的PSM模式
内部软启动
25mΩ/15mΩ低导通电阻（RDS(ON)）内部功率MOSFET
输出可在0.6/0.8/0.765/0.923V之间调节
无需肖特基二极管
具有打嗝模式的短路保护
集成内部补偿
热关断
采用ESOP8封装
-40℃至+85℃温度范围

应用领域

汽车系统
网络终端设备
安防监控摄像头
打印机系统
工业电源系统
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交43单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
