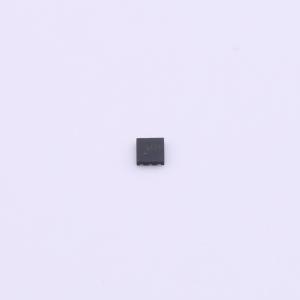

温馨提醒：图片仅供参考，商品以实物为准
SK5129
SK5129 高增益低噪声射频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SK5129 是一款高增益、低噪声放大器 (LNA)，专为 GPS、Galileo、Glonass 和 Beidou GNSS 应用设计。采用标准低成本 RF CMOS 工艺制造，LNA 可实现高达 30dB 的增益和 1dB 的噪声系数。SK5129 形成最佳的射频前端，用于接收 GNSS 卫星信号。
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK5129
- 商品编号
- C5120312
- 商品封装
- DFNWB1.6x1.6-6
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.6V~3.6V | |
| 工作电流 | 6.5mA | |
| 增益 | 30dB | |
| P1dB | -25dBm |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 1.2dB | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 10dB | |
| 输出回波损耗 | 15dB | |
| IP3 | -15dBm |
商品概述
SK5129是一款高增益、低噪声放大器（LNA），专为GPS、伽利略、格洛纳斯和北斗等全球导航卫星系统（GNSS）应用而设计。该LNA采用标准低成本射频CMOS工艺制造，可实现高达30dB的增益和1dB的噪声系数。SK5129构成了GNSS卫星接收的最佳射频前端。它采用6引脚μDFN封装，占用的印刷电路板（PCB）空间小。它可在1.6V至3.6V的单电源下工作，仅消耗6.5mA的直流电流。关断泄漏电流仅为1μA。
商品特性
- 超低噪声系数，仅1dB
- 高功率增益，可达30dB
- 集成50欧姆输出匹配电路
- 单1.6V至3.6V电压供电，功耗低至6.5mA
- 小尺寸，仅1.6mmx1.6mm
- 薄型设计，厚度仅0.55mm
- 无铅且符合RoHS标准的封装
- 高度集成，片外物料清单少，成本低
- 工作温度范围为 -40℃至85℃
应用领域
- 个人导航设备（PNDs）
- 具备定位功能的移动互联网设备（MID）
- 个人媒体播放器（PMPs）
- 汽车导航系统
- GNSS跟踪系统
- GNSS工业应用
- 软件GPS
- 类似iPad的移动个人电脑
