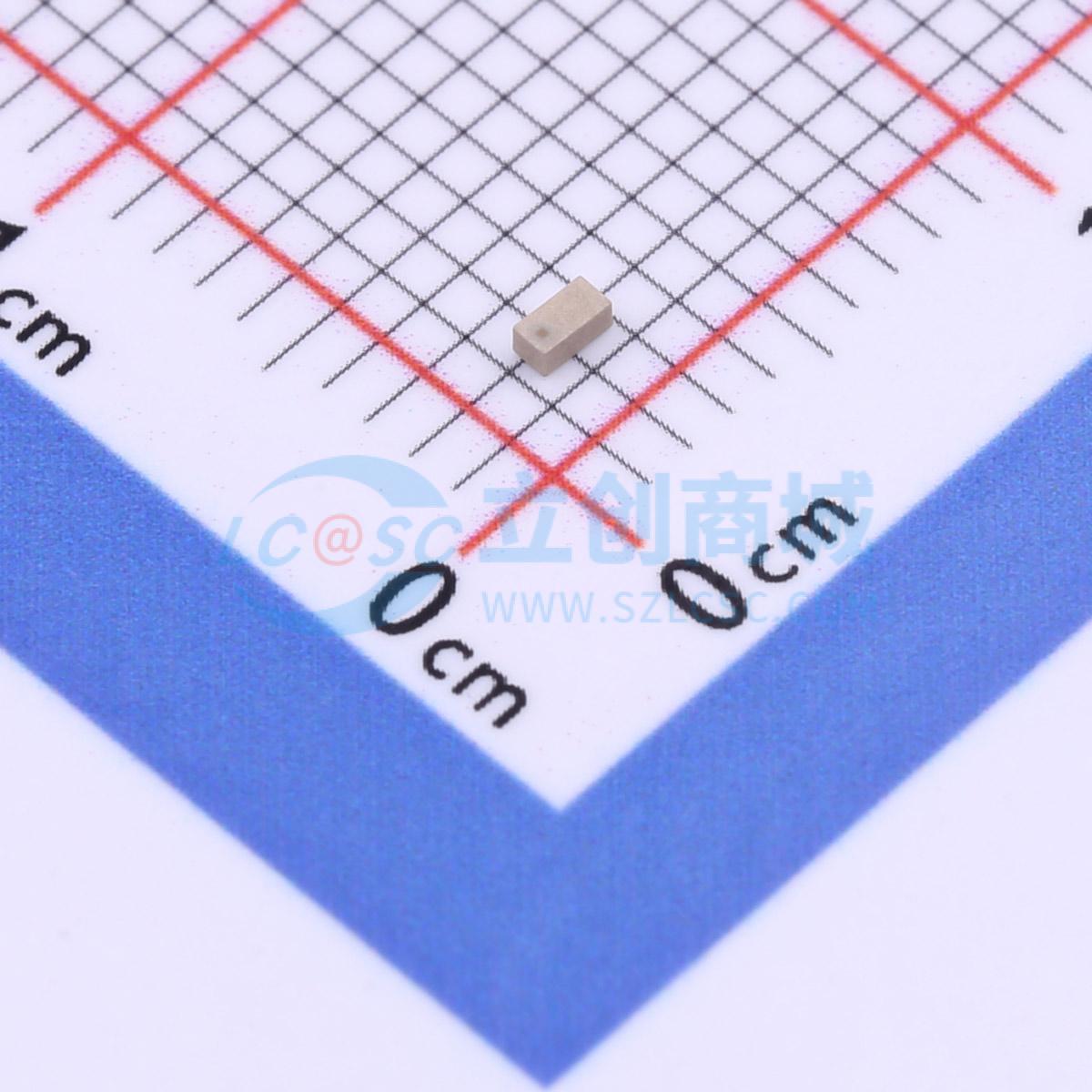

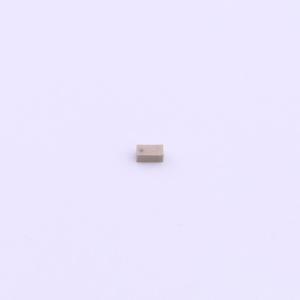

SK3637LD
1805~2025MHz带通LC滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1805~2025MHz带通LC滤波器
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK3637LD
- 商品编号
- C5120307
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | - | |
| 插入损耗 | 1.65dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
多层芯片带通LC滤波器
- 带宽 (BW): 1805~2025MHz
- 插入损耗: 在25°C时最大1.65dB
- 衰减（绝对值）最小:
- 700~950MHz时为30dB
- 950~1050MHz时为15dB
- 2400~2500MHz时为25dB
- 2700~5400MHz时为35dB
- 5500~12500MHz时为20dB
- 回波损耗: 最小10dB
- 特性阻抗（标称值）: 50欧姆
- 工作和存储温度范围（单个未封装芯片）: -40°C至+85°C
- 存储温度范围（包装条件下）: -10°C至+40°C，相对湿度70%（最大）
- 测试设备: 网络分析仪: E5071C
- 电气性能: 见图3-1
