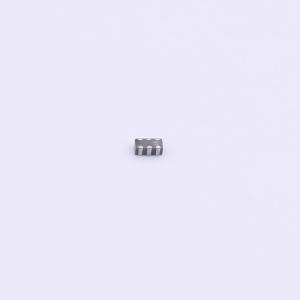

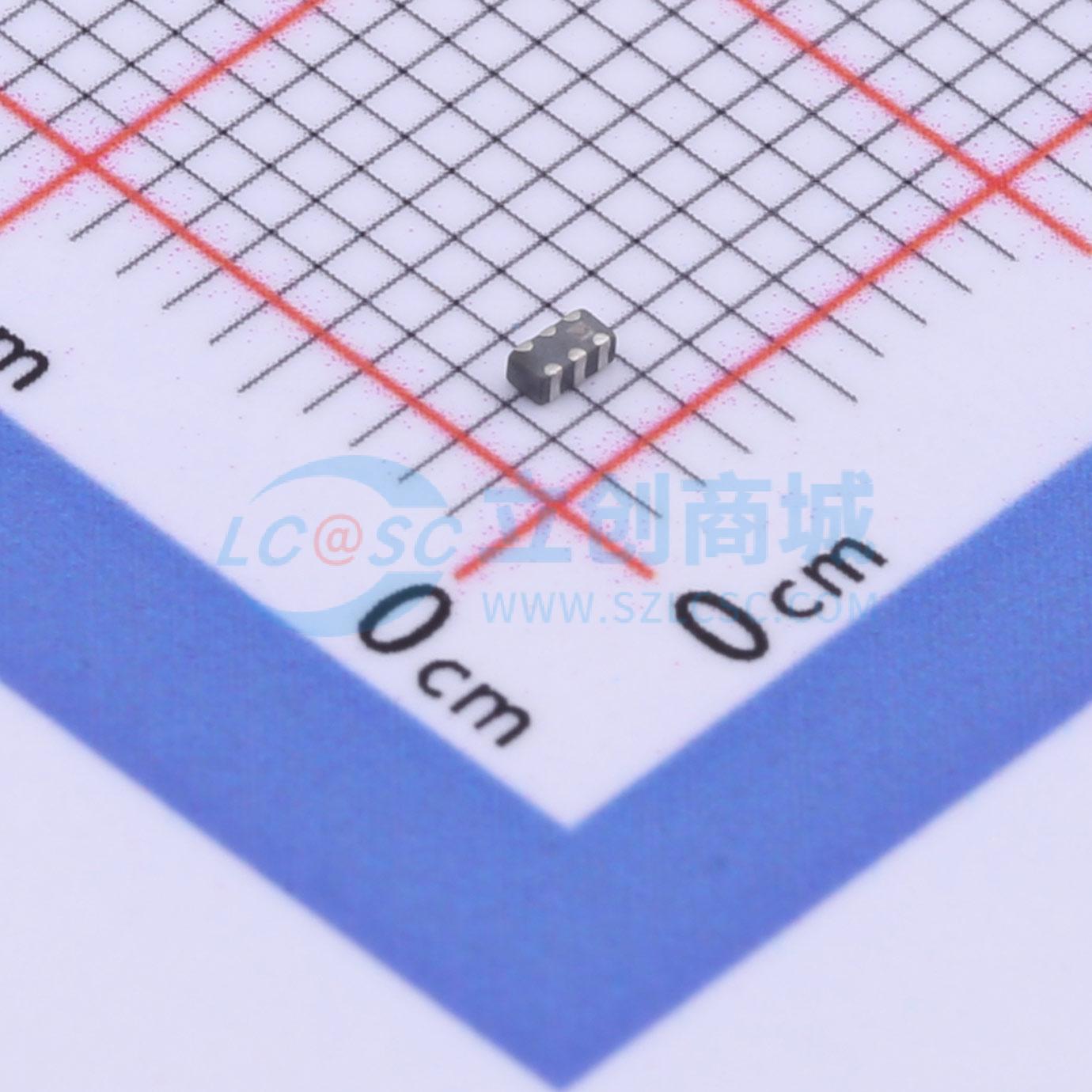

SK3522LD
SK3522LD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多层芯片双工器，适用于1.5GHz和2.4GHz双频段双模式应用。
- 品牌名称
- suntek(洺太电子)
- 商品型号
- SK3522LD
- 商品编号
- C5120305
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 低频带衰减(Min) | 20dB | |
| 高频带衰减(Min) | 22dB | |
| 工作温度 | -40℃~+85℃ | |
| 低频带范围 | 1.57GHz~1.61GHz |
| 属性 | 参数值 | |
|---|---|---|
| 高频带范围 | 2.4GHz~2.5GHz | |
| 低频带回波损耗(Min) | 15dB | |
| 高频带回波损耗(Min) | 15dB | |
| 低频带插入损耗(Max) | 0.6dB | |
| 高频带插入损耗(Max) | 0.7dB |
商品概述
多层芯片双工器
双频/双模式在1.5GHz和2.4GHz
本规格适用于SK3522LD型多层芯片双工器。该双工器工作在两个频率范围内：1570~1610MHz（低频段）和2400~2500MHz（高频段）。在25℃时，低频段的最大插入损耗为0.45 dB，在-40~85℃时为0.6 dB；在25℃时，高频段的最大插入损耗为0.5 dB，在-40~85℃时为0.7 dB。两频段之间的隔离度至少为20 dB。两个频段内的回波损耗至少为15 dB。特征阻抗为50欧姆，最大功率容量为3.0 W。未封装的单个芯片的工作和存储温度范围是-40℃至+85℃。封装条件下的存储温度范围是-10℃至+40℃，相对湿度最高为70%。
应用领域
- 1.5GHz 和 2.4GHz 双频/双模式
