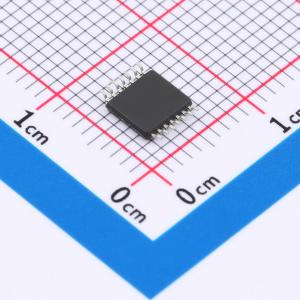

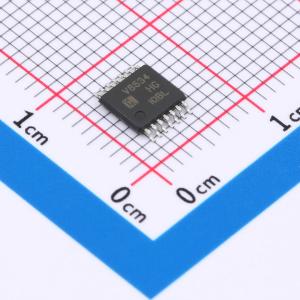

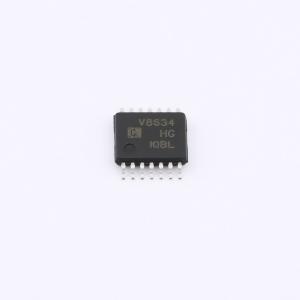

温馨提醒：图片仅供参考，商品以实物为准
HGV8634MT/TR
6MHz轨到轨输入/输出CMOS运算放大器
- 描述
- HGV863X 具有 6MHz 的高增益带宽积、4.2V/μs 的压摆率，在 5V 电源下每个放大器的静态电流为 470μA。它们旨在为低电压、低噪声系统提供最佳性能。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV8634MT/TR
- 商品编号
- C5116307
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2396克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 6MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 4.2V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 13nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 470uA | |
| 输出电流 | 53mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -1.05V~2.75V | |
| 功能特性 | - |
商品概述
该系列器件具有6MHz的高增益带宽积、4.2V/μs的压摆率，在5V电源下每个放大器的静态电流为470μA。其设计旨在为低电压和低噪声系统提供性能，能够驱动重负载实现轨到轨输出摆幅。输入共模电压范围包含地电位，最大输入失调电压为3.5mV。其工作温度范围覆盖扩展工业级（-40°C ~ +125°C），工作电压范围为2.1V ~ 5.5V。该系列运算放大器单位增益稳定，适用于各种通用应用。其小型封装有助于节省印刷电路板空间，实现更小的电子产品设计。该系列可在单电源2.1V ~ 5.5V或双电源±1.05V ~ ±2.75V下工作。为实现性能，在单电源工作时，应在VDD引脚附近放置一个0.1μF陶瓷电容；在双电源工作时，VDD和VSS电源应分别使用单独的0.1μF陶瓷电容旁路至地。其低静态电流有助于最大化电池寿命，是电池供电系统的理想选择。在整个工作电压范围内，大多数特性保持不变，这确保了在整个单节锂离子电池寿命期间都能可靠工作。输入共模范围通过使用互补输入级实现，可超出电源轨100mV（VSS-0.1V至VDD+0.1V）。在正常工作时，输入应限制在此范围内。轨到轨输出摆幅在低电源电压下尤为重要，可提供最大的输出动态范围。在轻电阻负载（>100kΩ）下，输出电压通常可摆动至距离电源轨小于2mV；在中等电阻负载（10kΩ）下，可摆动至距离电源轨60mV。该系列针对带宽和速度进行了优化，而非驱动容性负载。输出电容会在放大器的反馈路径中产生极点，导致过冲和潜在振荡。若应用需要驱动容性负载，可考虑两种策略：一是在放大器输出端与负载电容之间串联一个小电阻；二是通过增加整体噪声增益来降低放大器反馈环路的带宽。串联电阻策略可隔离输出与电容，并在反馈路径中创建零点以补偿输出电容产生的极点。隔离电阻值越大，输出电压将越稳定。
商品特性
- 单电源工作电压范围：+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：6MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 静态电流：每个放大器470μA（典型值）
- 工作温度范围：-40°C ~ +125°C
- 小封装选项：HGV8631提供SOT23-5、SC70-5和SOP-8封装；HGV8632提供SOP-8和MSOP-8封装；HGV8634提供SOP-14和TSSOP-14封装
应用领域
- 传感器
- 有源滤波器
- 手机
- 笔记本电脑与PDA
- 音频设备
