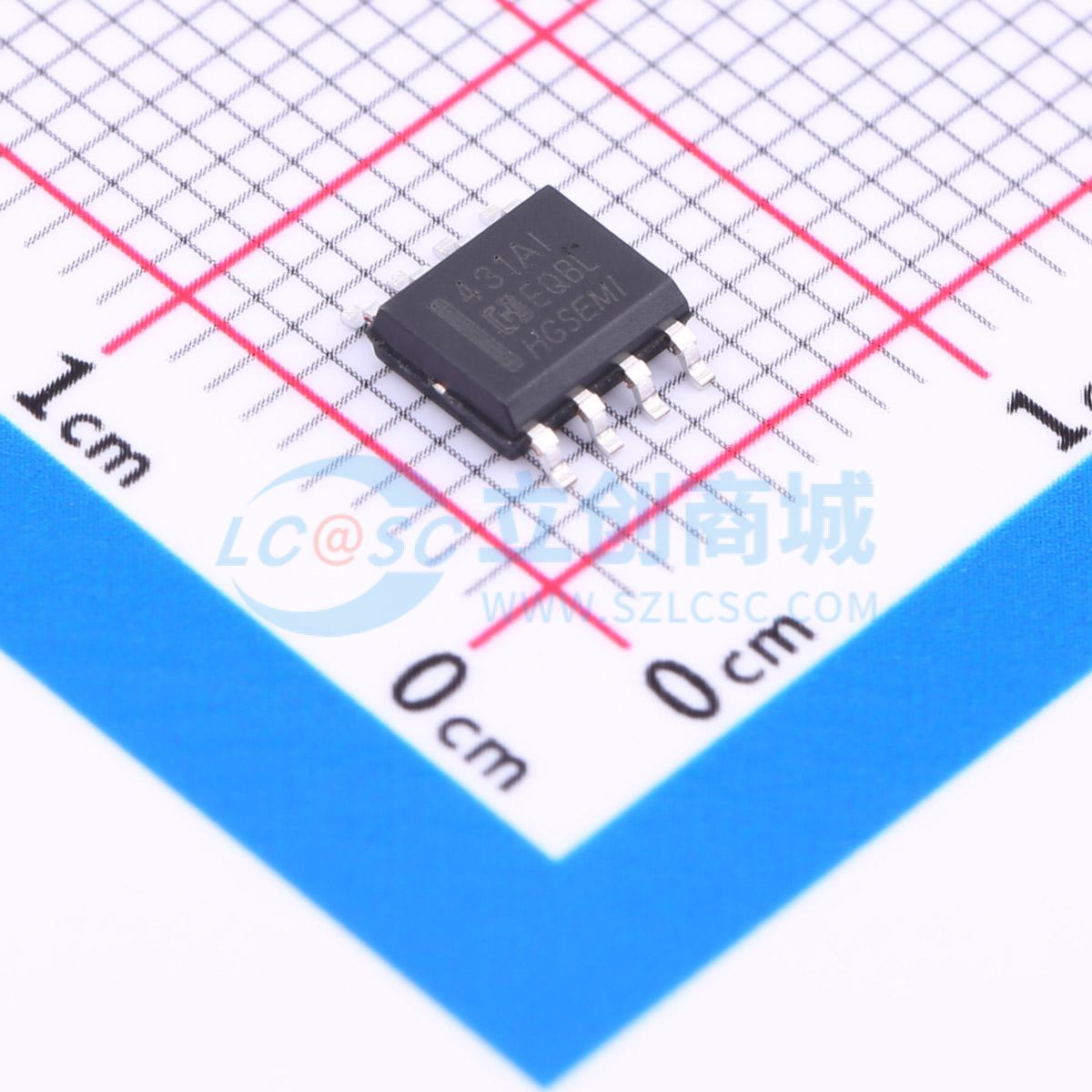

TL431AIM/TR

TL431 和TL432 器件是三端可调节并联稳压器。可以通过两个外部电阻器将输出电压设置为介于Vref（约为2.5V）和36V 之间的任意值。 这些器件具有0.2Ω 的输出阻抗典型值。有源输出电路可提供非常急剧的导通特性，从而使这些器件在许多应用中成为齐纳二极管的出色替代品，这些应用包括板载稳压、可调节电源和开关电源。TL432 器件具有与TL431 器件完全相同的功能和电气特性，但是具有不同的封装引脚排列。 TL431 和TL432 器件都具有B、A 和标准三个等级，25℃ 下的初始容差分别为0.5%、1% 和2%。此外，低输出温漂可确保在整个温度范围内保持出色的稳定性。 TL43xxC 器件运行温度范围为0℃ 至70℃。TL43xxI 器件运行温度范围为 -40℃ 至85℃。

• 25℃ 下的基准电压容差：
  • 0.5% （B 级）
  • 1% （A 级）
  • 2% （标准级）
• 可调输出电压：Vref 至36V
• 从 -40℃ 至85℃ 的运行范围
• 典型温度漂移(TL43xB)：
  • 6 mV（C 级温度）
• 低输出噪声
• 0.2Ω 输出阻抗典型值
• 灌电流能力：1mA 至100mA

• 可调节电压和电流基准
• 反激式开关模式电源(SMPS) 中的二次侧稳压
• 齐纳二极管替代产品
• 电压监视
• 具有集成式基准的比较器
