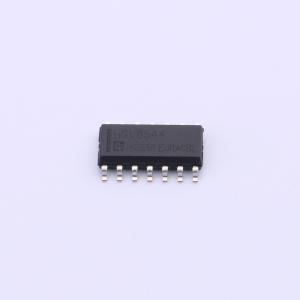

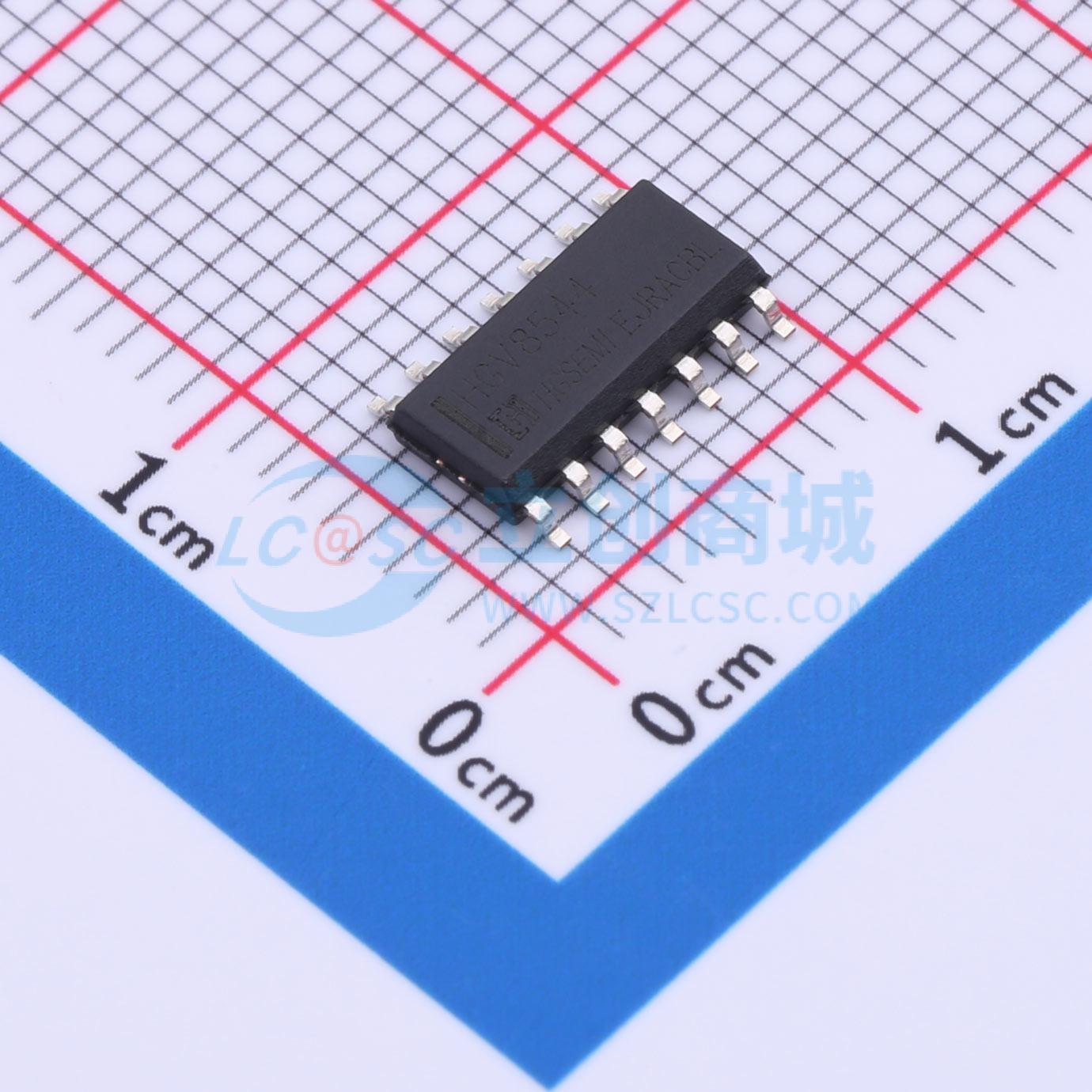

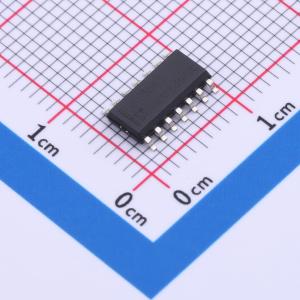

温馨提醒：图片仅供参考，商品以实物为准

HGV8544M/TR

单路/双路/四路轨到轨输入与输出单电源放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.8Mhz 四通道零漂移 COMS 运算放大器
品牌名称: HGSEMI(华冠)
商品型号: HGV8544M/TR
商品编号: C5116327
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	6V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	1MHz
	输入失调电压(Vos)	6mV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	750V/ms
	输入偏置电流(Ib)	4pA

	属性	参数值
	输入失调电流(Ios)	30pA
	噪声密度(eN)	42nV/√Hz@1kHz
	共模抑制比(CMRR)	48dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	45uA
	输出电流	30mA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V

商品概述

HGV8541/HGV8542/HGV8544 分别是单路、双路和四路轨到轨输入与输出、单电源放大器，具有极低的电源电流和1MHz 带宽。所有器件均可以工作于2.7V 和5V 单电源供电条件下。这些器件可提供1MHz 带宽，而每个放大器的消耗电流仅 45μA。

HGV8541/HGV8542/HGV8544 具有极低的输入偏置电流，因此可用于积分器、光电二极管放大器、压电传感器以及其它具有较高源阻抗的应用。每个放大器的电源电流仅为 45uA，非常适合电池供电应用。

轨到轨输入与输出则便于设计人员在单电源系统中实现ASIC 缓冲。HGV8541/ HGV8542/HGV8544 经过优化设计，可以在较低电源电压时保持高增益，因而能够用于有源滤波器和增益级。

HGV8541/HGV8542/HGV8544 的额定温度范围为 -40°C 至 +125°C 为扩展的工业温度范围。HGV8541 提供5 引脚SOT - 23、5 引脚SC70 和8 引脚SOP 三种封装。HGV8542 提供8 引脚SOP、8 引脚MSOP 和8 引脚TSSOP 表面贴装三种封装。HGV8544 提供14 引脚窄体SOP 和14 引脚TSSOP 表面贴装两种封装。所有MSOP、SC70 和SOT 封装产品仅提供卷带和卷盘形式。

商品特性

单电源供电:2.7V 至5.5V
低输入偏流:4pA
单位增益稳定
低电源电流:每个放大器 45μA
宽带:1MHz
轨到轨输入和输出
无倒相

应用领域

ASIC 输入或输出放大器
传感器接口
压电传感器放大器
医疗仪器
移动通信
音频输出
便携式系统
陷波滤波器
比较器功能
