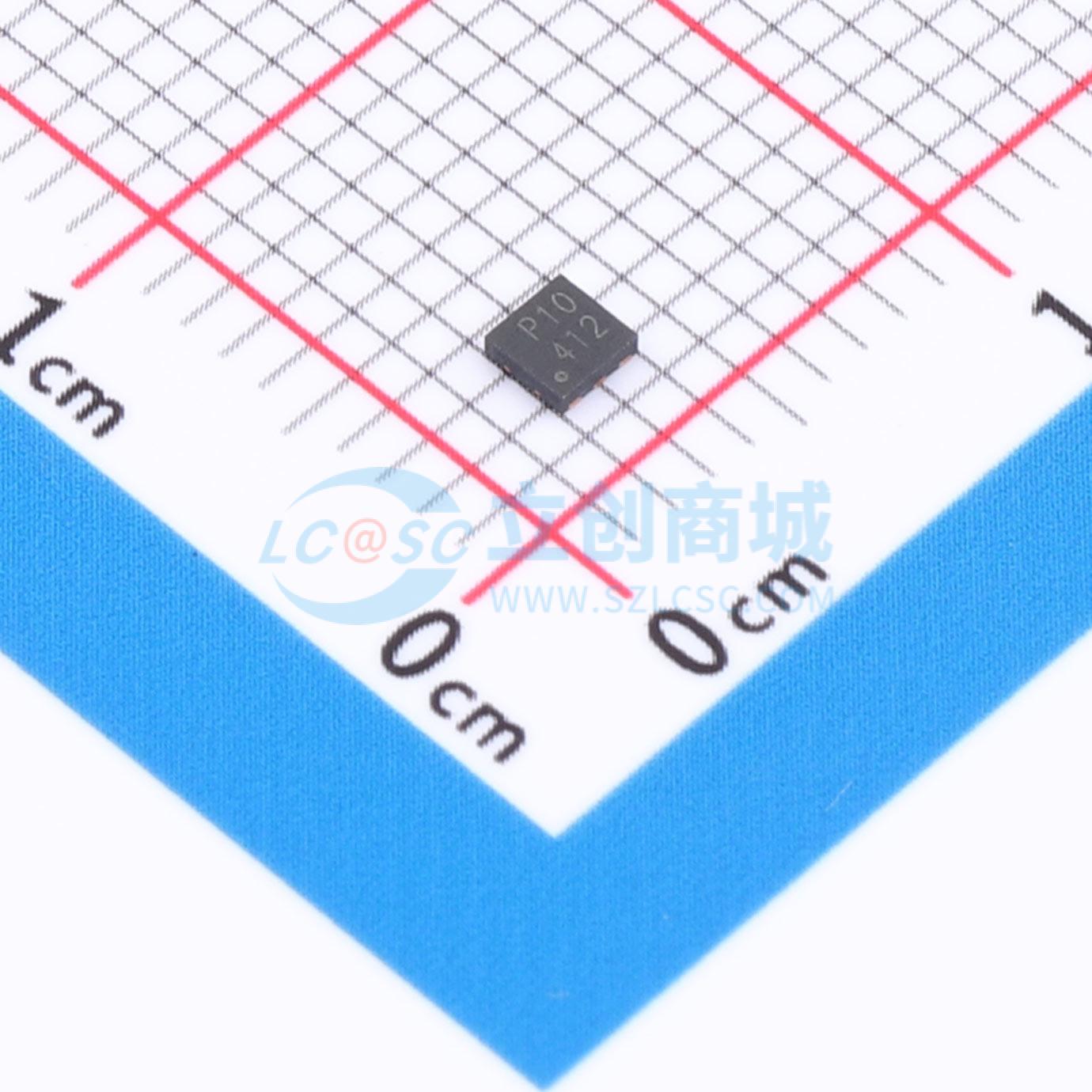

温馨提醒：图片仅供参考，商品以实物为准
HW2305
P沟道MOSFET，采用先进沟槽单元设计，低热阻、低栅极电荷
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HW2305
- 商品编号
- C53664479
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.020403克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V | |
| 耗散功率(Pd) | 2.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 1.782nF | |
| 反向传输电容(Crss) | 245pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- VDS = -20V
- ID = -20A
- RDS(on)在VGS = -4.5V时小于22mΩ
- R在V = -2.5V时小于30mΩ
- 先进的沟槽单元设计
- 低热阻
- 低栅极电荷
应用领域
- 电机/车身负载控制
- DC-DC转换器
- 负载开关
