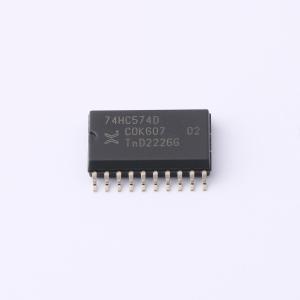

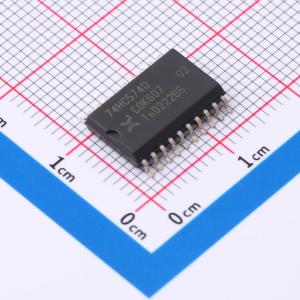

温馨提醒：图片仅供参考，商品以实物为准
74HC574D,652
八进制 D 型触发器；正边沿触发；三态
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是8位正边沿触发的D型触发器，具有三态输出。该器件具有时钟（CP）和输出使能（OE）输入。触发器将在时钟（CP）从低到高的转换时，存储满足建立和保持时间要求的各个D输入的状态。OE为高电平时，输出呈现高阻抗关断状态。OE输入的操作不影响触发器的状态。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC574D,652
- 商品编号
- C547110
- 商品封装
- SO-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 30MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 17ns@4.5V,50pF | |
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 12ns | |
| 保持时间 | 5ns |
