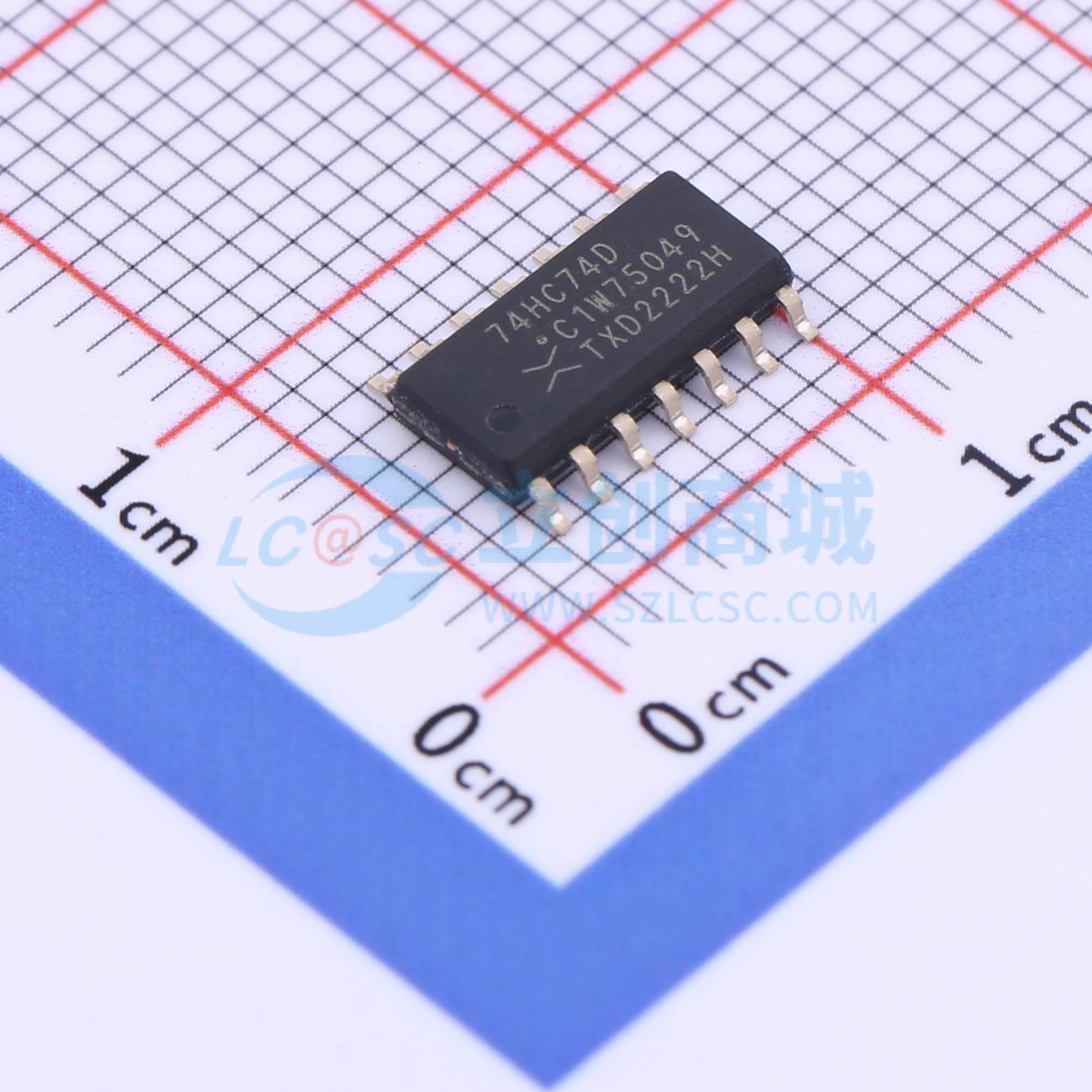

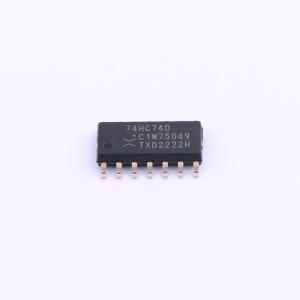

74HC74D-Q100,118
双D型触发器，带置位和复位功能；正边沿触发
- 描述
- 74HC74-Q100、74HCT74-Q100 是双正边沿触发 D 型触发器，具有独立的数据（nD）、时钟（nCP）、置位（nSD）和复位（nRD）输入，以及互补的 nQ 和 nQ 输出。nD 输入的数据在时钟从低到高转换时满足建立时间和保持时间要求，将被存储在触发器中并出现在 nQ 输出端。时钟输入的施密特触发特性使电路对较慢的时钟上升和下降时间具有很高的容忍度
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC74D-Q100,118
- 商品编号
- C547153
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 82MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 37ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 15ns | |
| 保持时间 | 3ns |
应用领域
- 适用于汽车应用
