温馨提醒：图片仅供参考，商品以实物为准

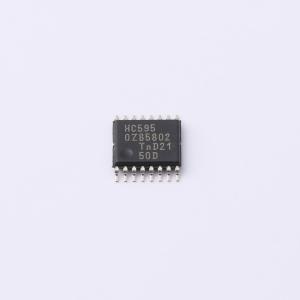

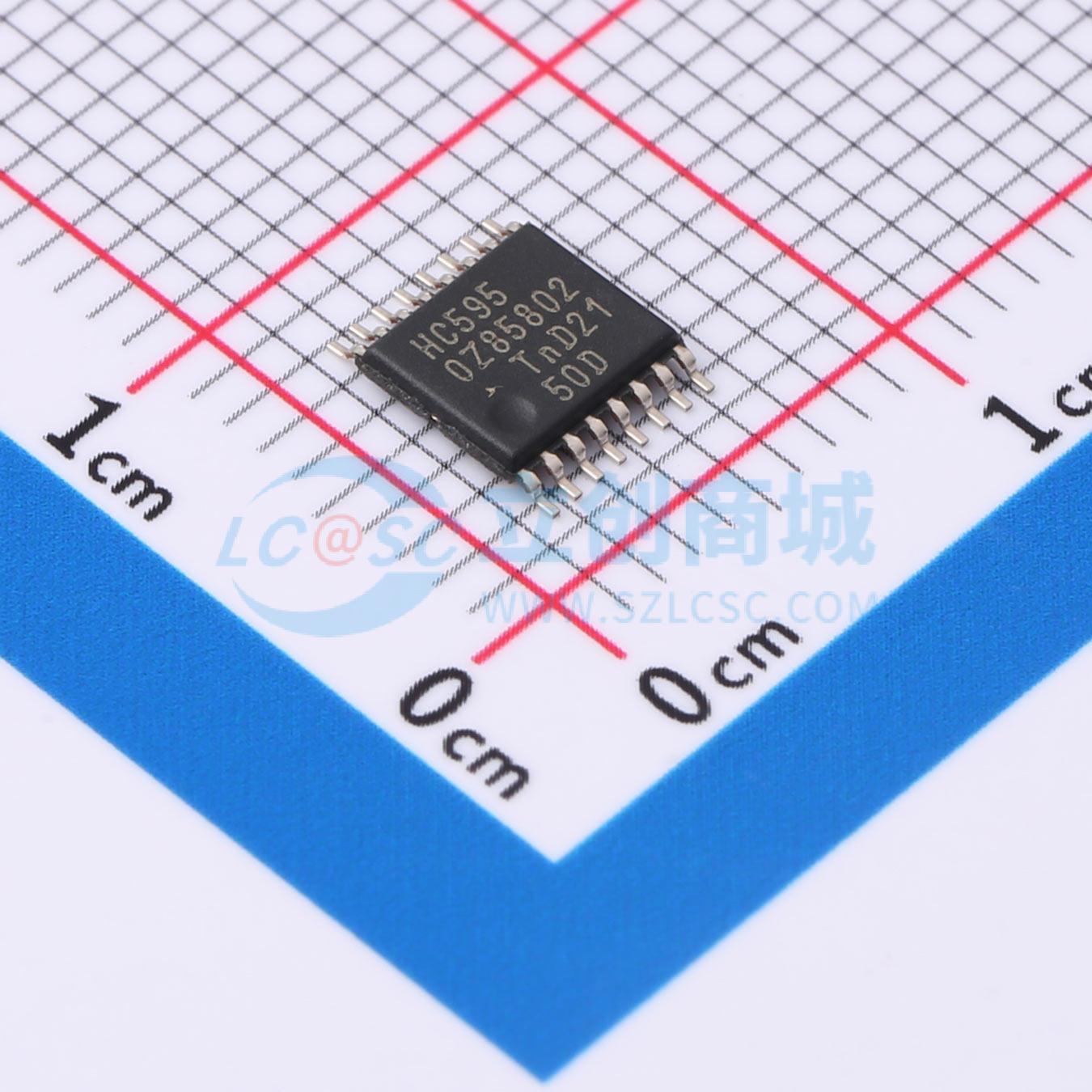

74HC595PW,112
三态输出，带输出锁存器的8位串行输入、串行或并行输出移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是 8 位串行输入/串行或并行输出移位寄存器，带有存储寄存器和三态输出。移位和存储寄存器都有独立的时钟。器件具有串行输入 (DS) 和串行输出 (Q7S) 以实现级联，以及异步复位 MR 输入。MR 为低电平时将复位移位寄存器
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HC595PW,112
- 商品编号
- C547128
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行或串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 108MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 输出电流 | 7.8mA |
应用领域
- 串行到并行数据转换
- 远程控制保持寄存器
