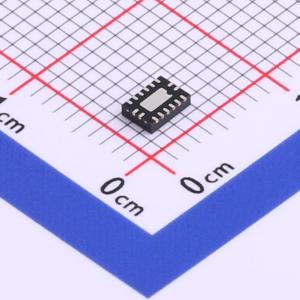

温馨提醒：图片仅供参考，商品以实物为准

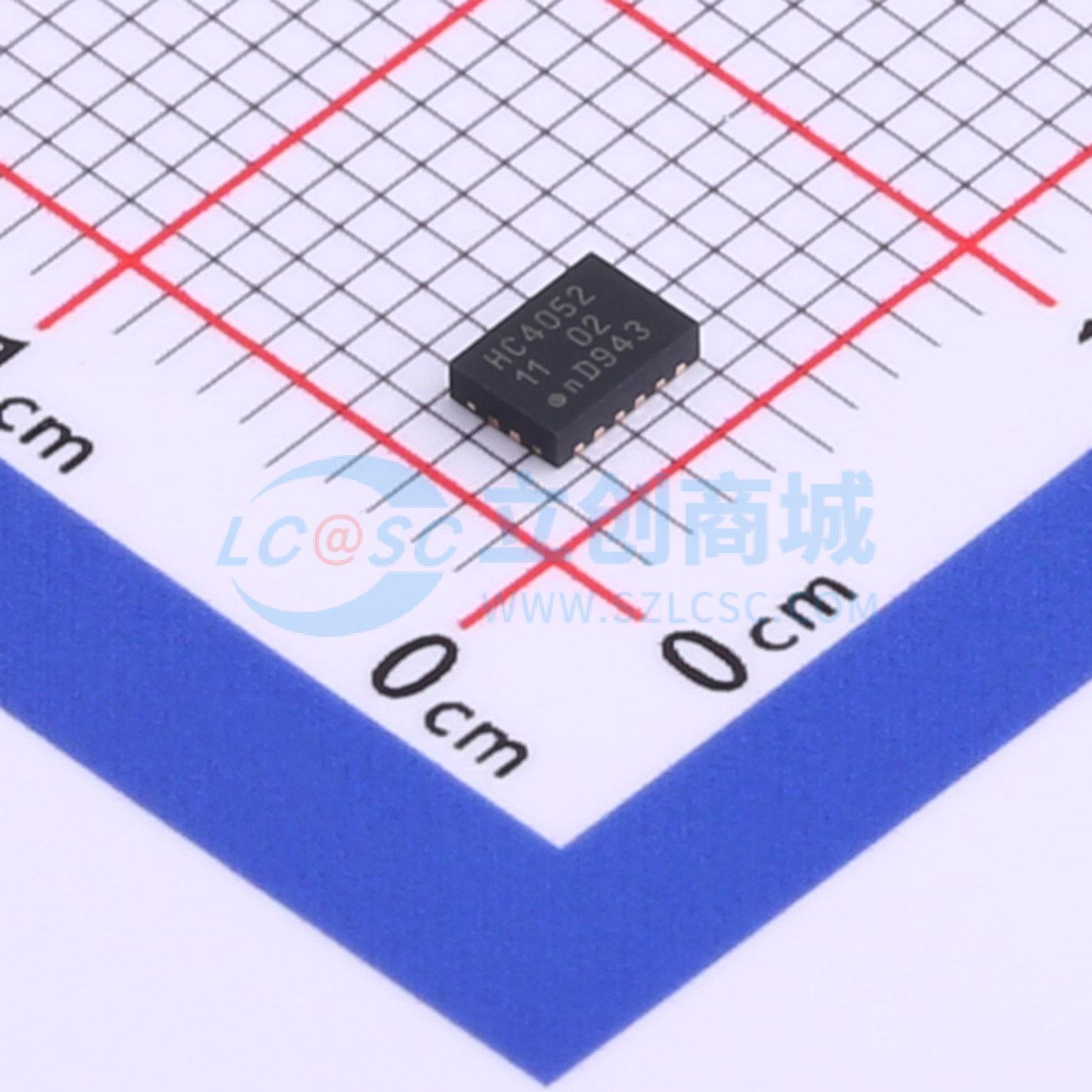

74HC4052BQ,115

双路4通道模拟多路复用器/解复用器

描述: 74HC4052、74HCT4052是一款双单刀四掷模拟开关（2×SP4T），适用于模拟或数字4:1多路复用器/解复用器应用。每个开关都有四个独立的输入/输出端（nY0、nY1、nY2和nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0和S1）
品牌名称: Nexperia(安世)
商品型号: 74HC4052BQ,115
商品编号: C546999
商品封装: DHVQFN-16-EP(2.5x3.5)
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

74HC4052; 74HCT4052是双单刀四掷模拟开关（2xSP4T），适用于模拟或数字4:1多路复用器/解复用器应用。每个开关具有四个独立的输入/输出（nY0、nY1、nY2和nY3）和一个公共输入/输出（nZ）。数字使能输入（E）和两个数字选择输入（S0和S1）是两个开关共用的。当E为高电平时，开关关闭。输入包括䈤位二极管。这使得使用限流电阻将输入接口到高于VCC的电压成为可能。

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号门控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	2V~10V；-5V~5V
	导通时间(ton)	38ns

	属性	参数值
	导通电阻(Ron)	70Ω
	关闭时间(toff)	27ns
	工作温度	-40℃~+125℃
	带宽	180MHz
	传播延迟(tpd)	5ns
