温馨提醒：图片仅供参考，商品以实物为准

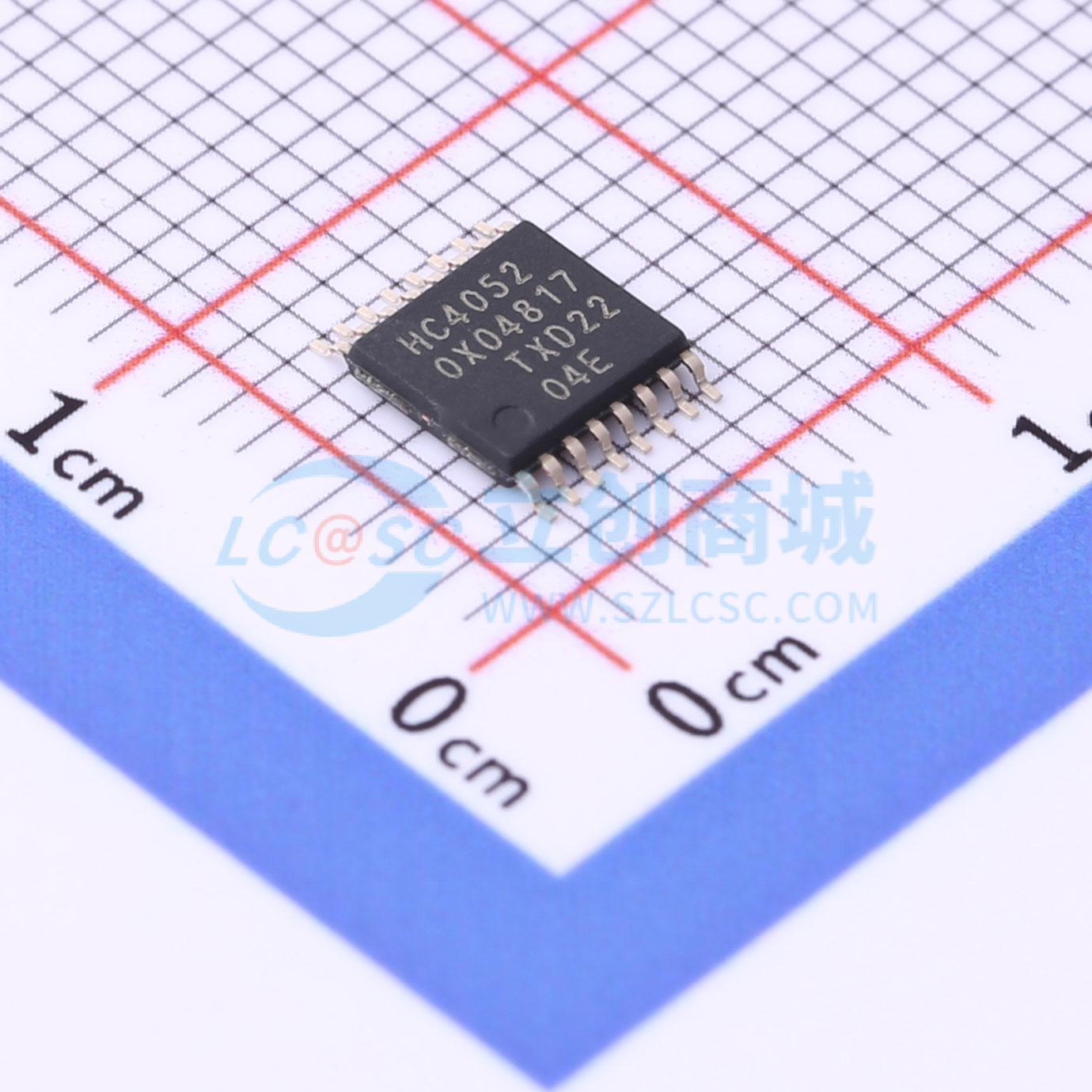

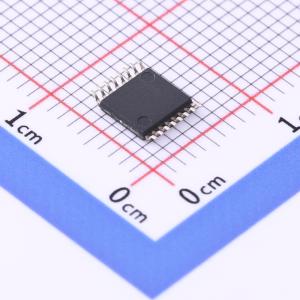

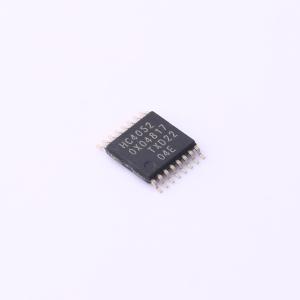

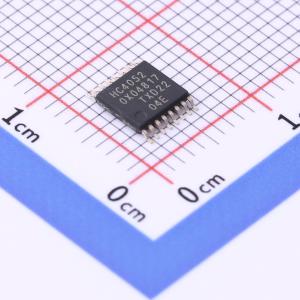

74HC4052PW-Q100,11

双路4通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74HC4052-Q100、74HCT4052-Q100 是一款双单刀四掷模拟开关（2×SP4T），适用于模拟或数字 4:1 多路复用器/解复用器应用。每个开关有四个独立的输入/输出端（nY0、nY1、nY2 和 nY3）和一个公共输入/输出端（nZ）。两个开关共用一个数字使能输入端（E）和两个数字选择输入端（S0 和 S1）
品牌名称: Nexperia(安世)
商品型号: 74HC4052PW-Q100,11
商品编号: C547006
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

74HC4052-Q100; 74HCT4052-Q100 是一款双单刀四掷模拟开关 (2x SP4T)，适用于模拟或数字 4:1 多路复用器/解复用器应用。每个开关具有四个独立输入/输出 (nY0, nY1, nY2 和 nY3) 以及一个公共输入/输出 (nZ)。一个数字使能输入 (E) 和两个数字选择输入 (S0 和 S1) 共同用于两个开关。当 E 为高电平时，开关关闭。输入包括䈤位二极管。这使得使用限流电阻将输入接口到超过 VCC 的电压成为可能。该产品已通过汽车电子委员会 (AEC) 标准 Q100 (Grade 1) 认证，适用于汽车应用。

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号门控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	2V~10V
	导通时间(ton)	38ns
	导通电阻(Ron)	70Ω

	属性	参数值
	关闭时间(toff)	27ns
	工作温度	-40℃~+125℃
	导通电容(Con)	12pF
	带宽	180MHz
	传播延迟(tpd)	5ns
