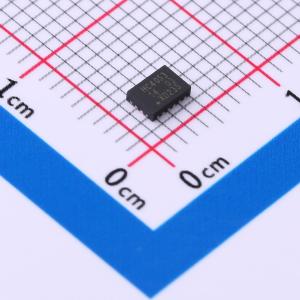

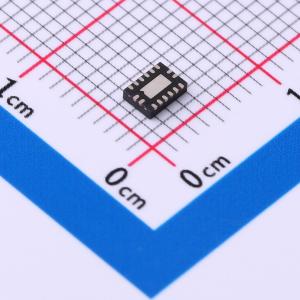

74HC4053BQ,115

三通道2:1模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 三通道单刀双掷模拟开关，适用于模拟或数字2:1多路复用器/解复用器应用。
品牌名称: Nexperia(安世)
商品型号: 74HC4053BQ,115
商品编号: C547007
商品封装: DHVQFN-16-EP(2.5x3.5)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

74HC4053；74HCT4053 是一款三路单刀双掷模拟开关 (3x SPDT)，适用于模拟或数字 2:1 多路复用器/解复用器应用。每个开关具有数字选择输入 (Sn)、两个独立输入/输出 (nY0 和 nY1) 以及一个公共输入/输出 (nZ)。数字使能输入 (E) 公用于所有开关。当 E 为高电平时，开关关闭。输入包括䈤位二极管。这使得使用限流电阻将输入接口到超过 Vcc 的电压成为可能。

应用领域

模拟多路复用和解复用
数字多路复用和解复用
信号门控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	2V~10V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	80Ω
	关闭时间(toff)	21ns
	工作温度	-40℃~+125℃
	传播延迟(tpd)	5ns
